Galeria & Realizacje
Home Assistant

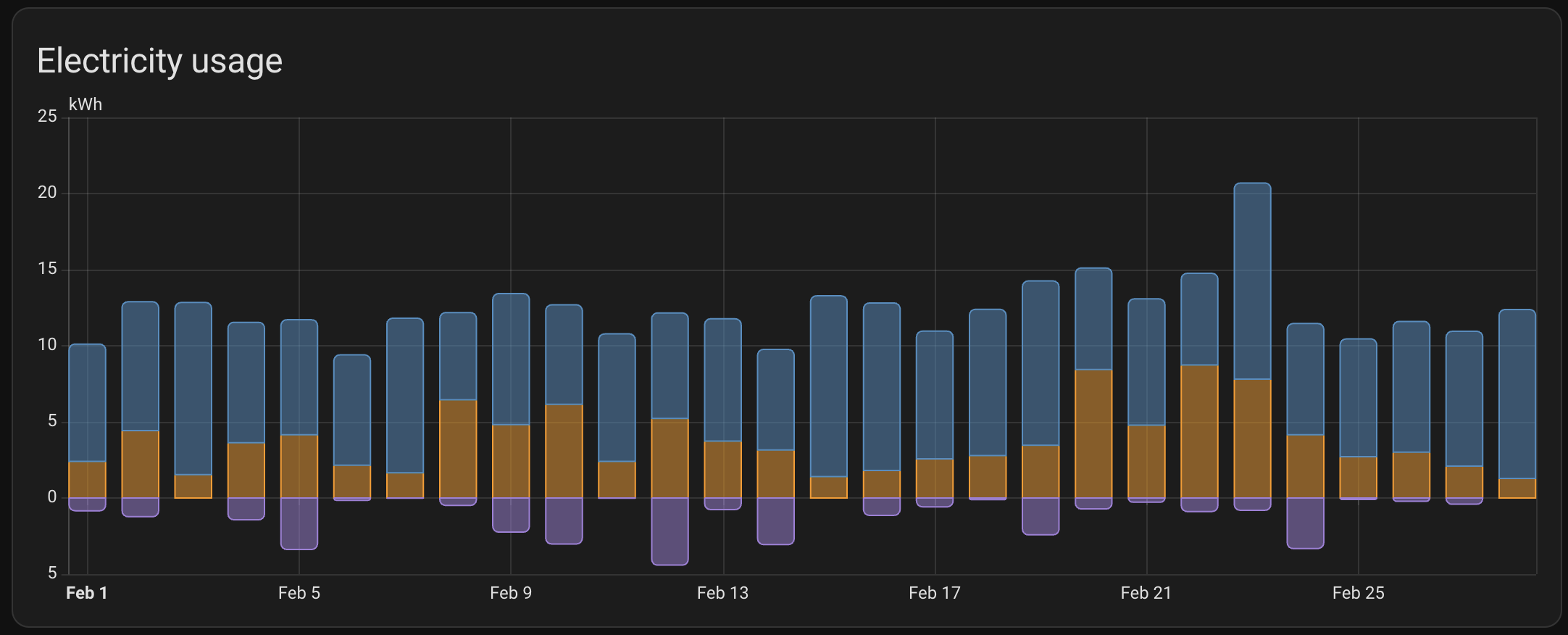

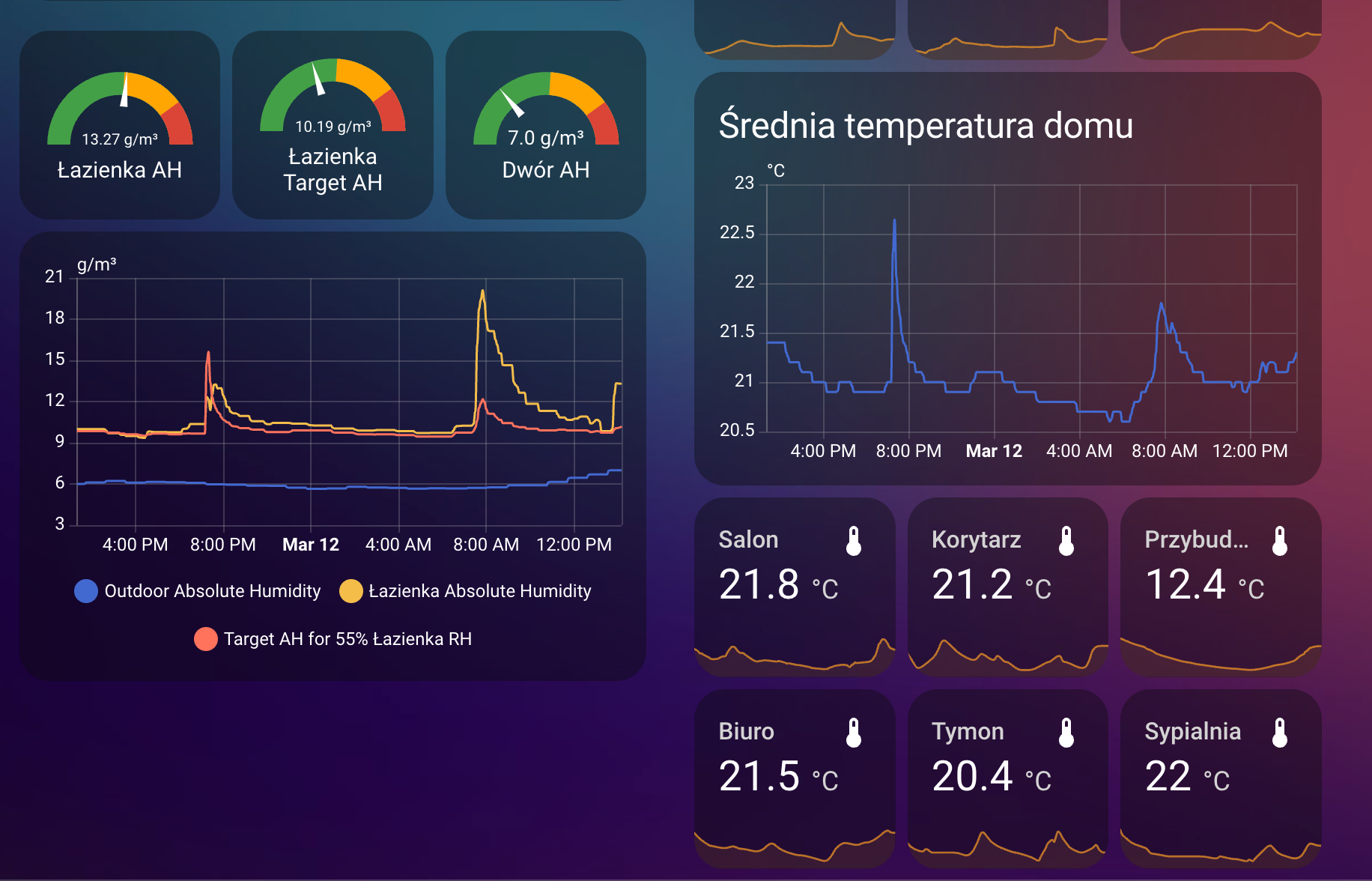

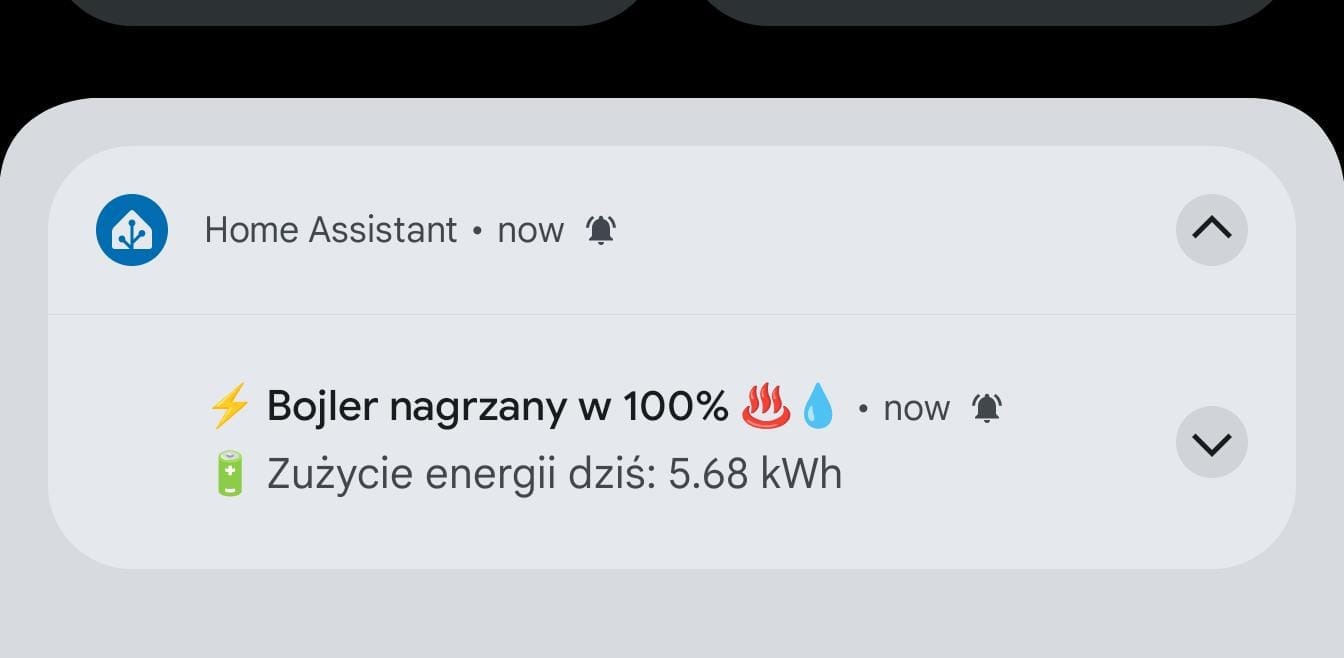

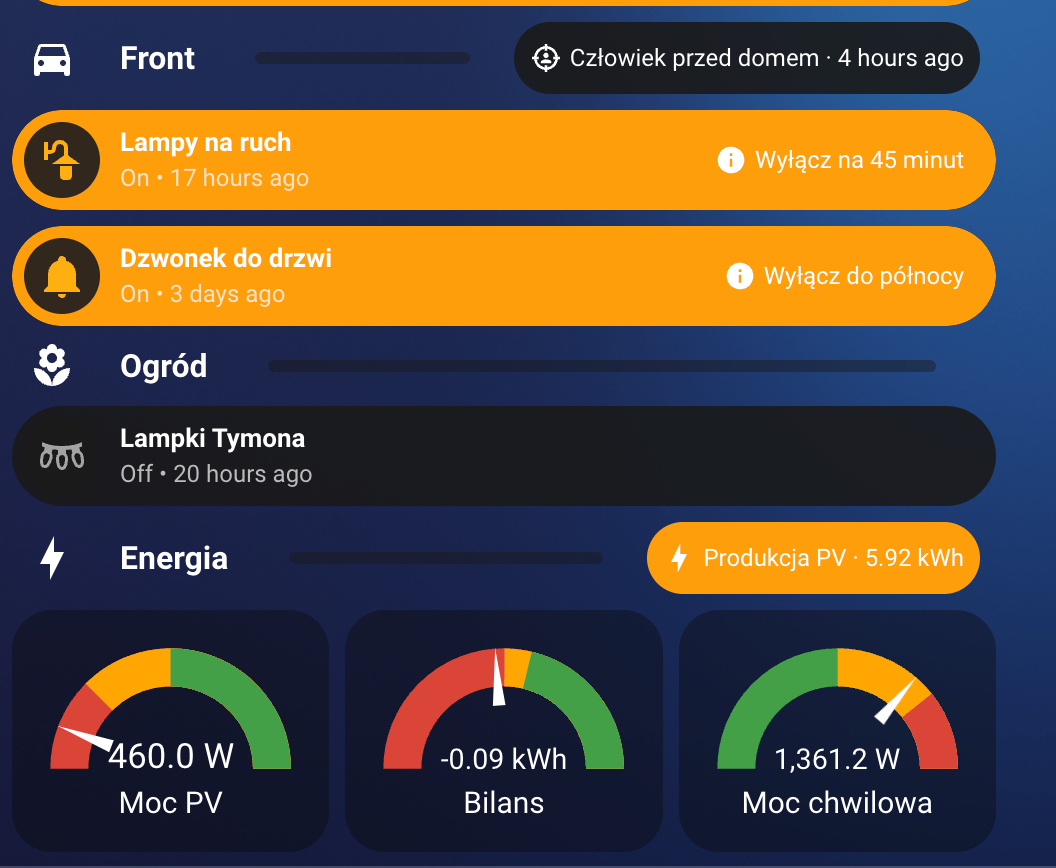

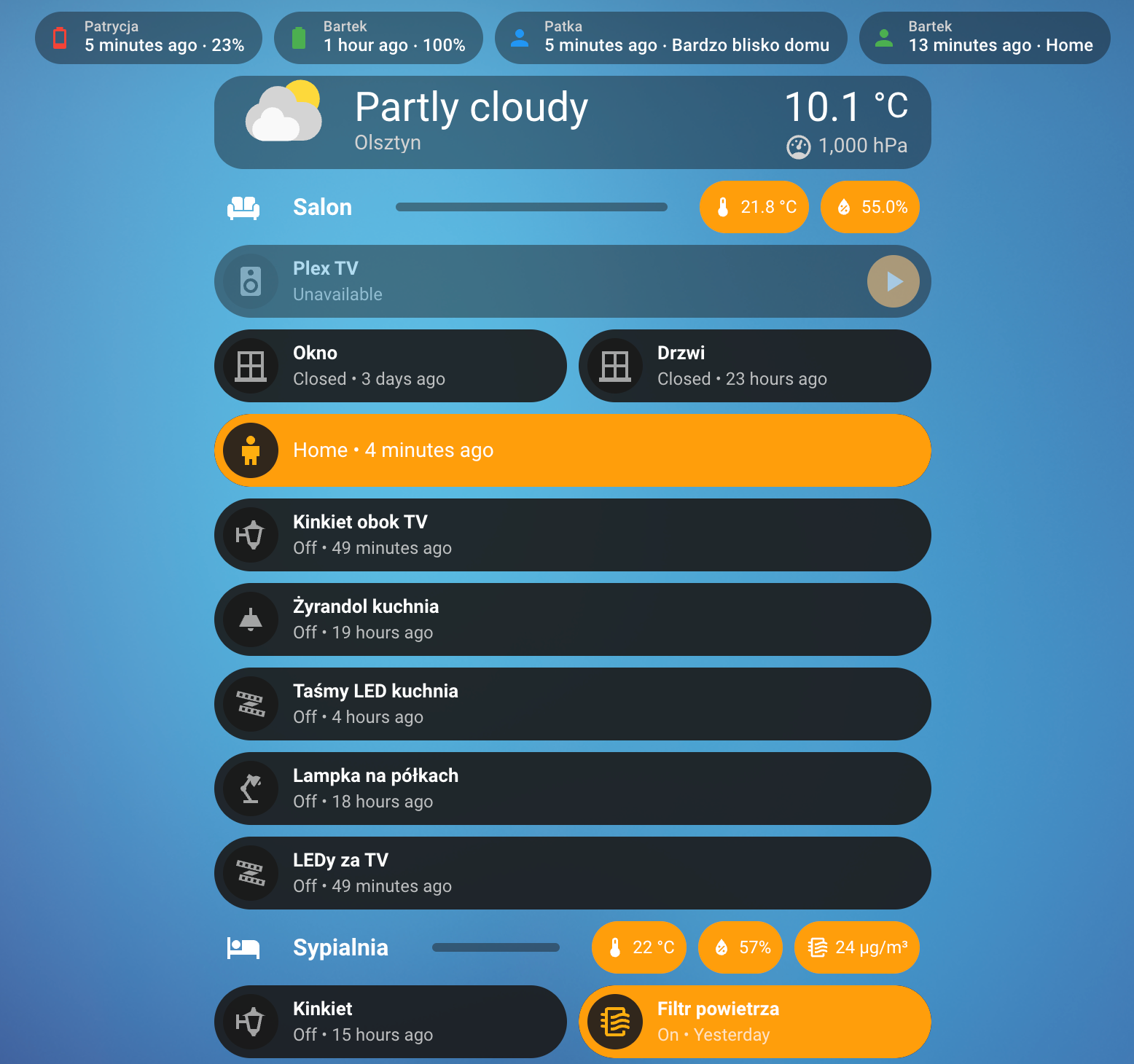

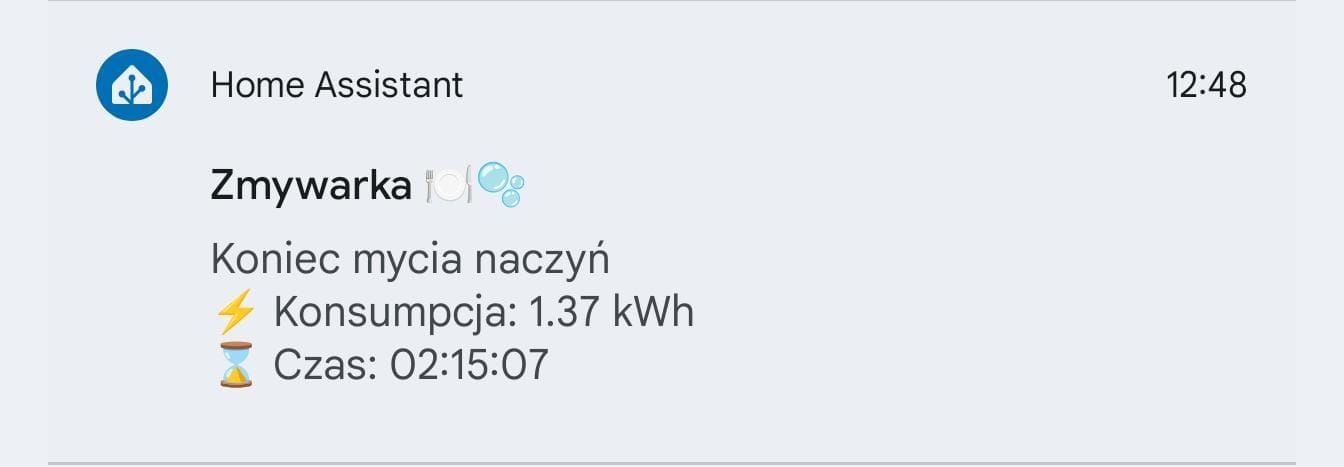

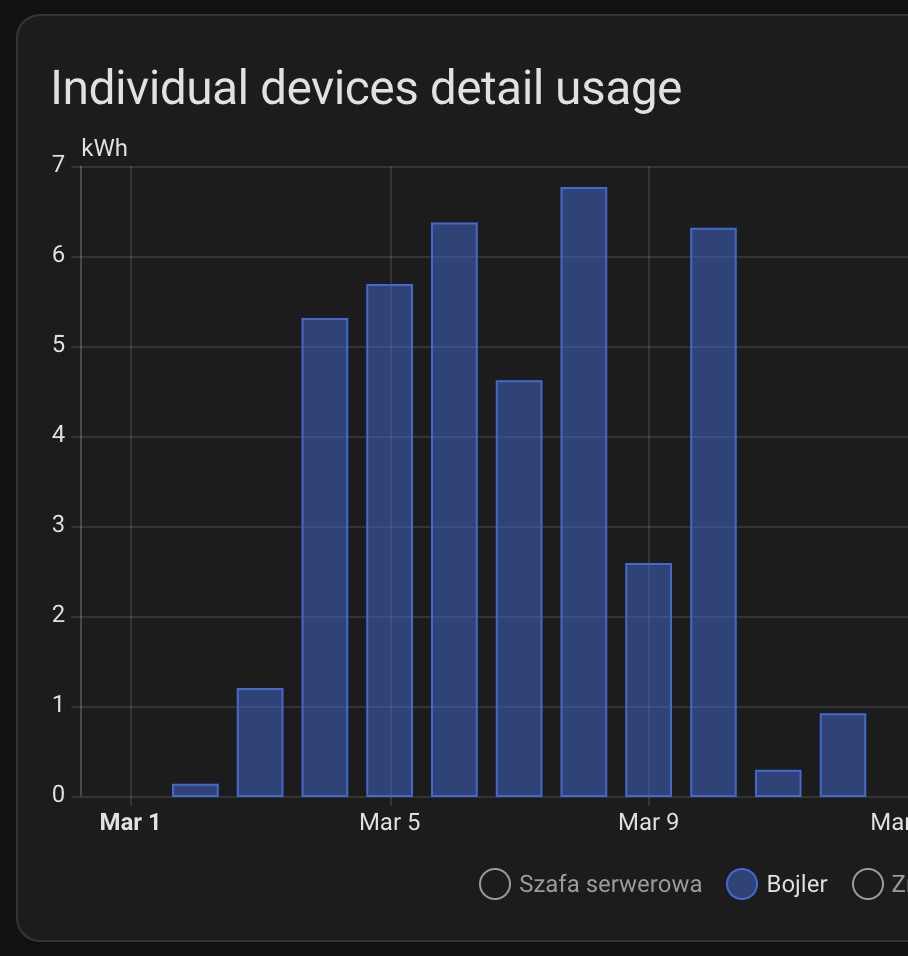

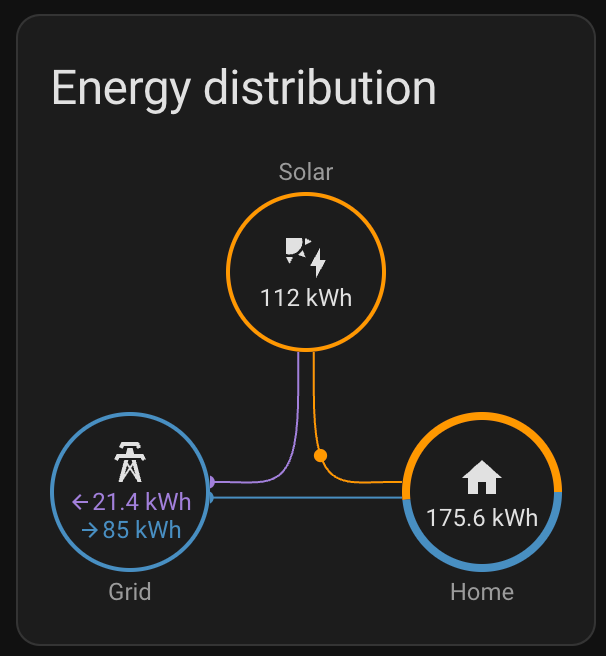

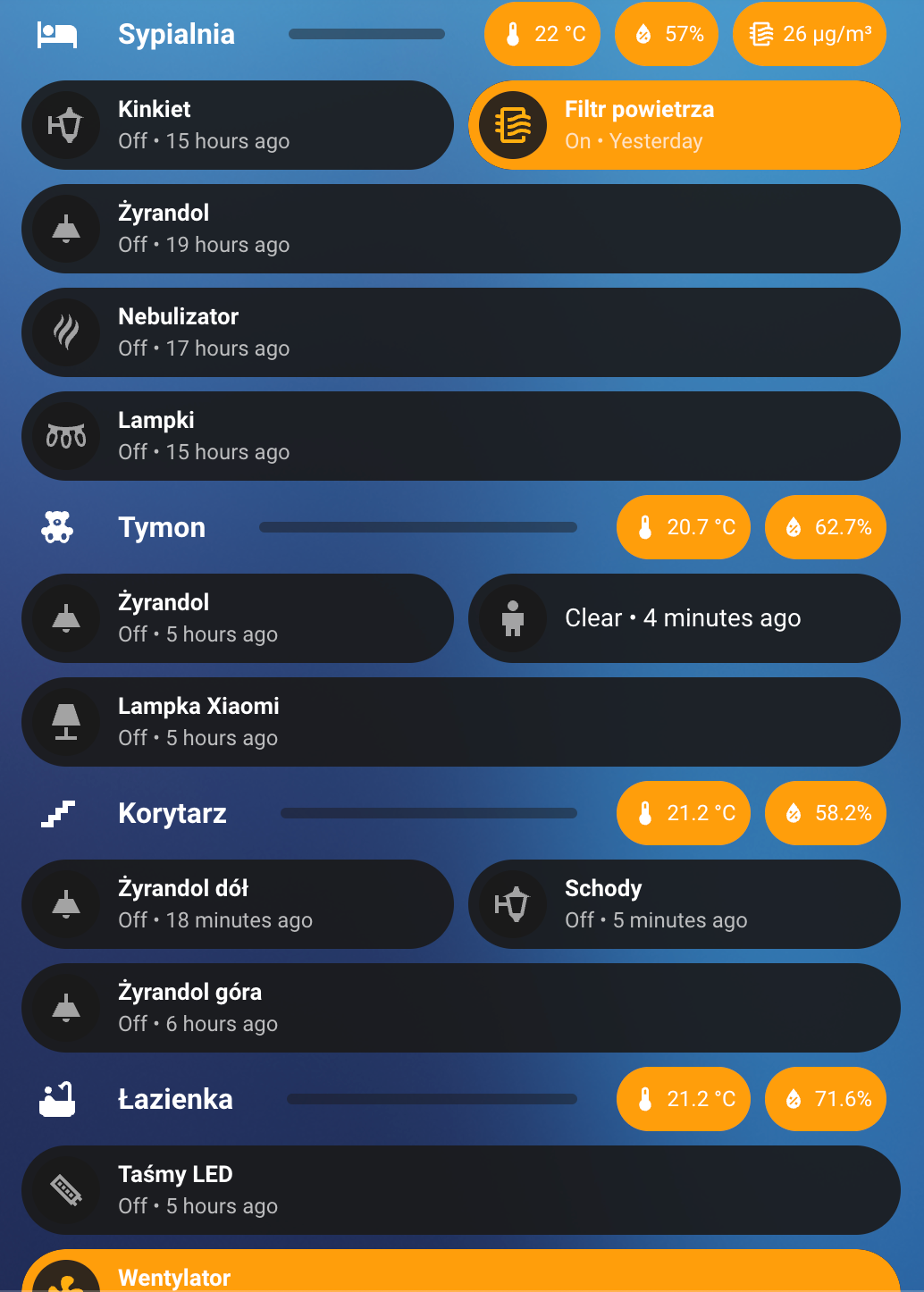

Przykładowe realizacje w systemie Home Assistant. Na zdjęciach widoczne różne panele sterowania, statystyki temperatury i wilgotności, miesięczne zużycie energii z podziałem na zużycie sieciowe oraz fotowoltaikę, notyfikacje o nagrzaniu bojlera oraz jego zużycia dla zmywarki czas oraz konsumpcja w kWh.
System EMS (Energy Management System) dla magazynu ciepła w połączeniu z fotowoltaiką i zarządzaniem bilansem godzinowym

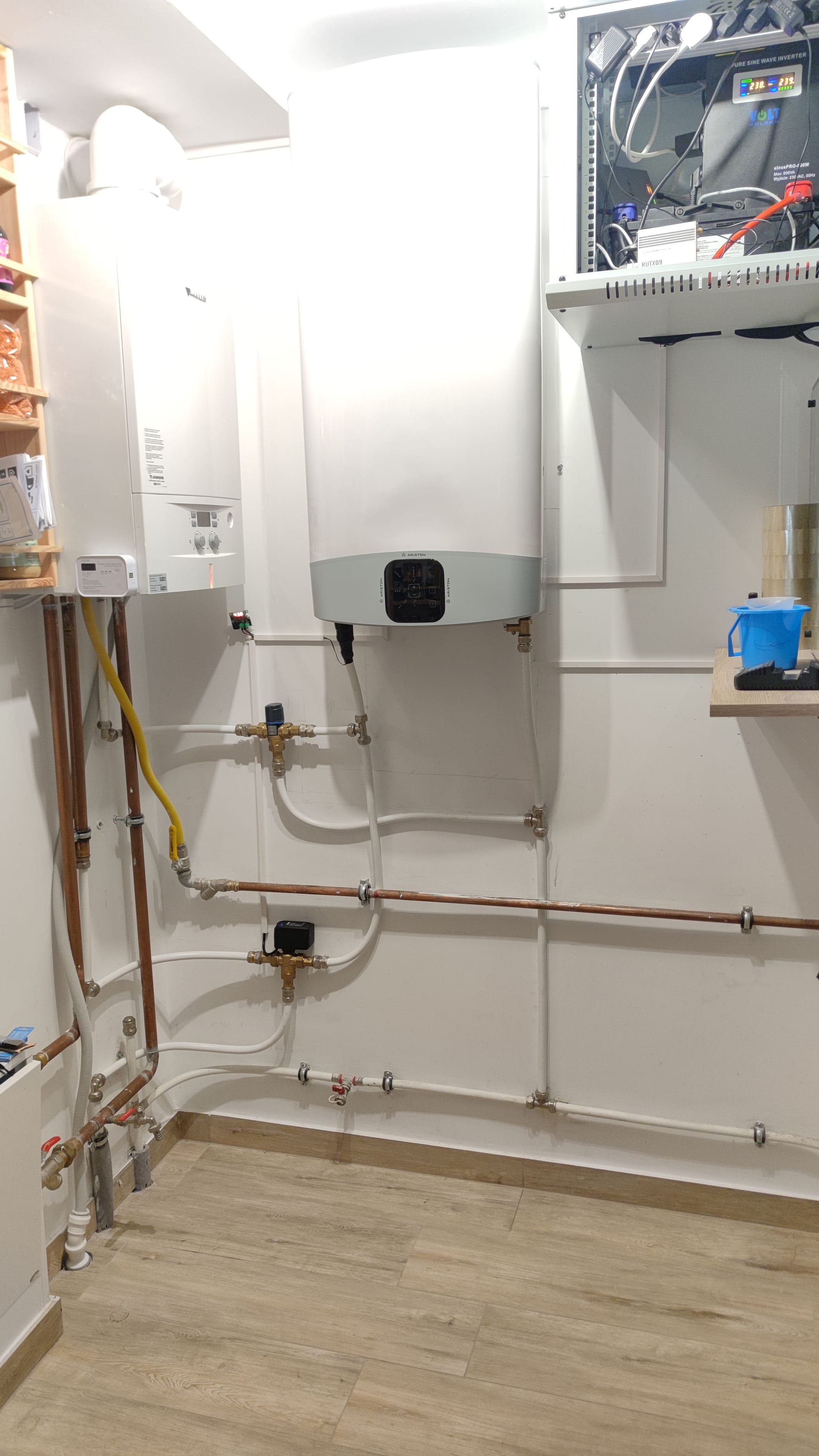

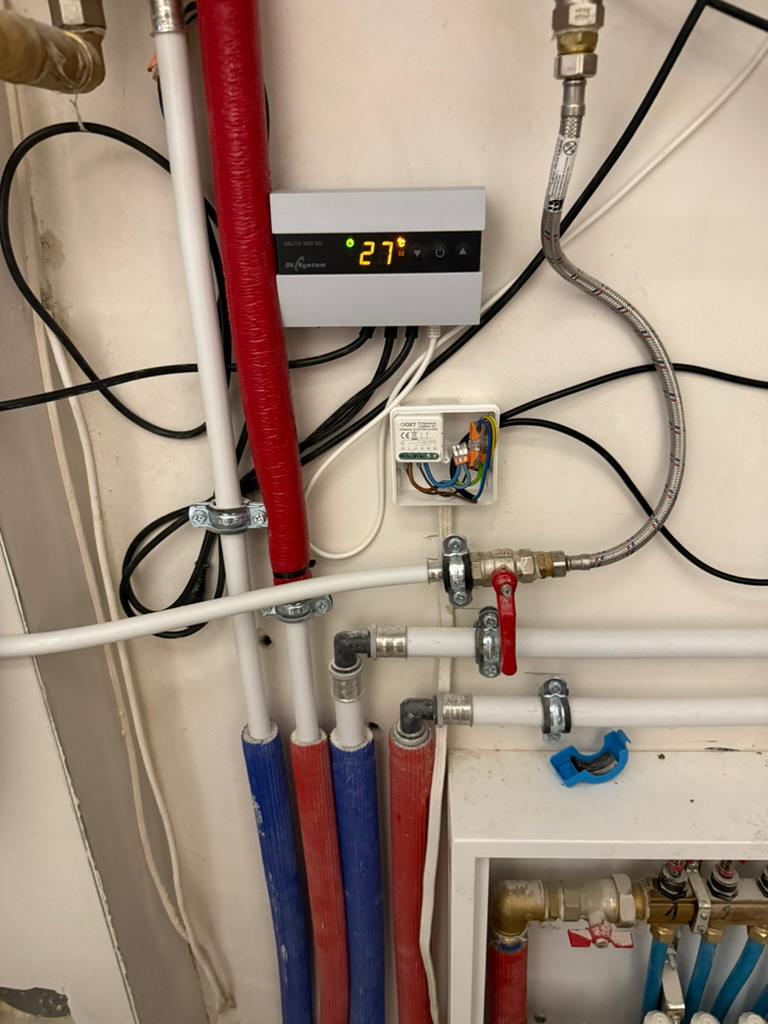

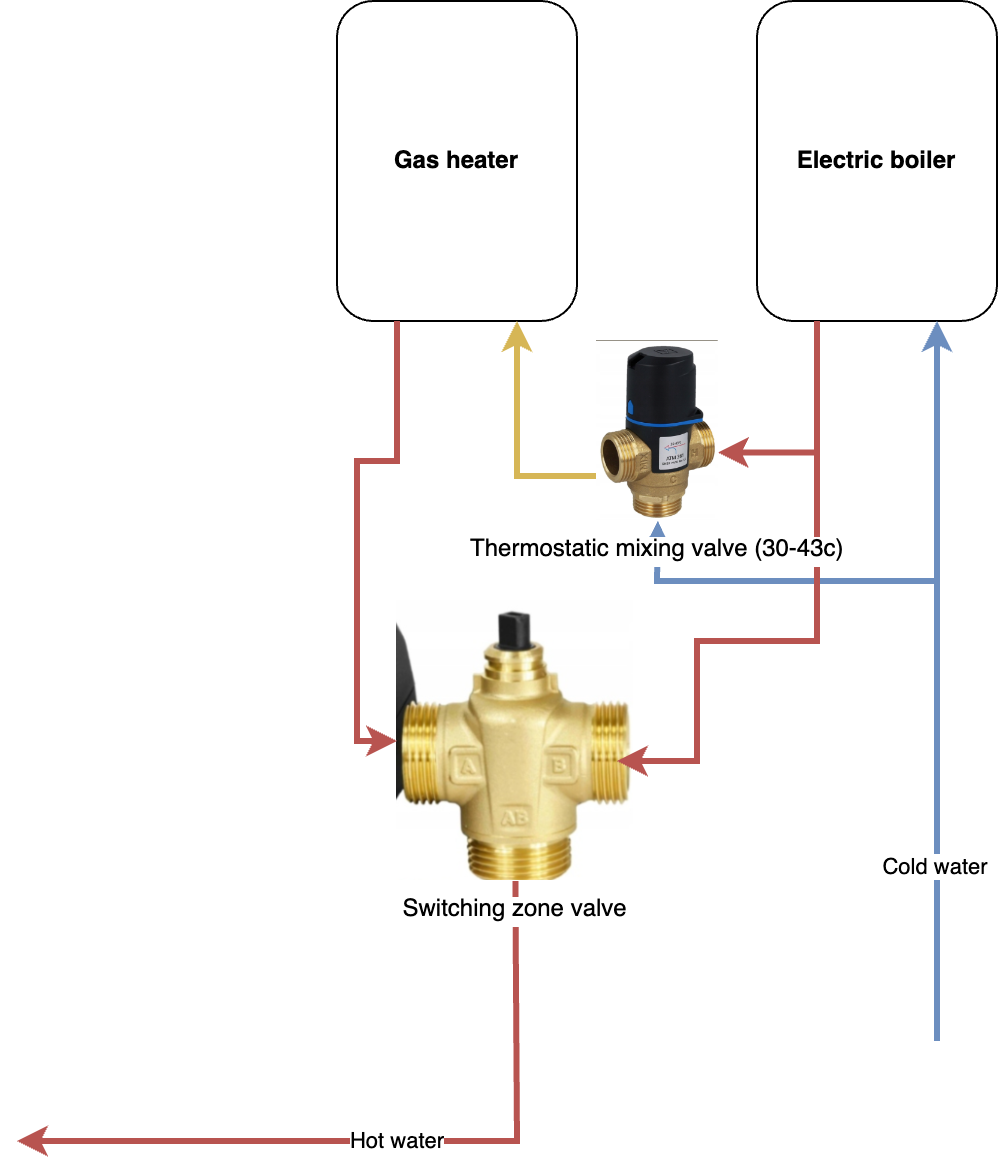

Hybrydowa instalacja CWU składająca się z kondensacyjnego kotła gazowego w połączeniu z 80L bojlerem Ariston Velis EVO, bojler jest uruchamiany automatycznie jest tylko wtedy gdy wyliczony przez system ekstrapolowany bilans godzinowy pozostaje w granicy autokonsumpcji z fotowoltaiki, nie pobiera energii z sieci, zrealizowane z falownikiem on-gridowym. Dzięki termostatycznemu zaworowi mieszającemu kocioł gazowy pobiera resztki ciepłej wody (<41.5c) dzięki czemu energia jest w pełni wykorzystywana.

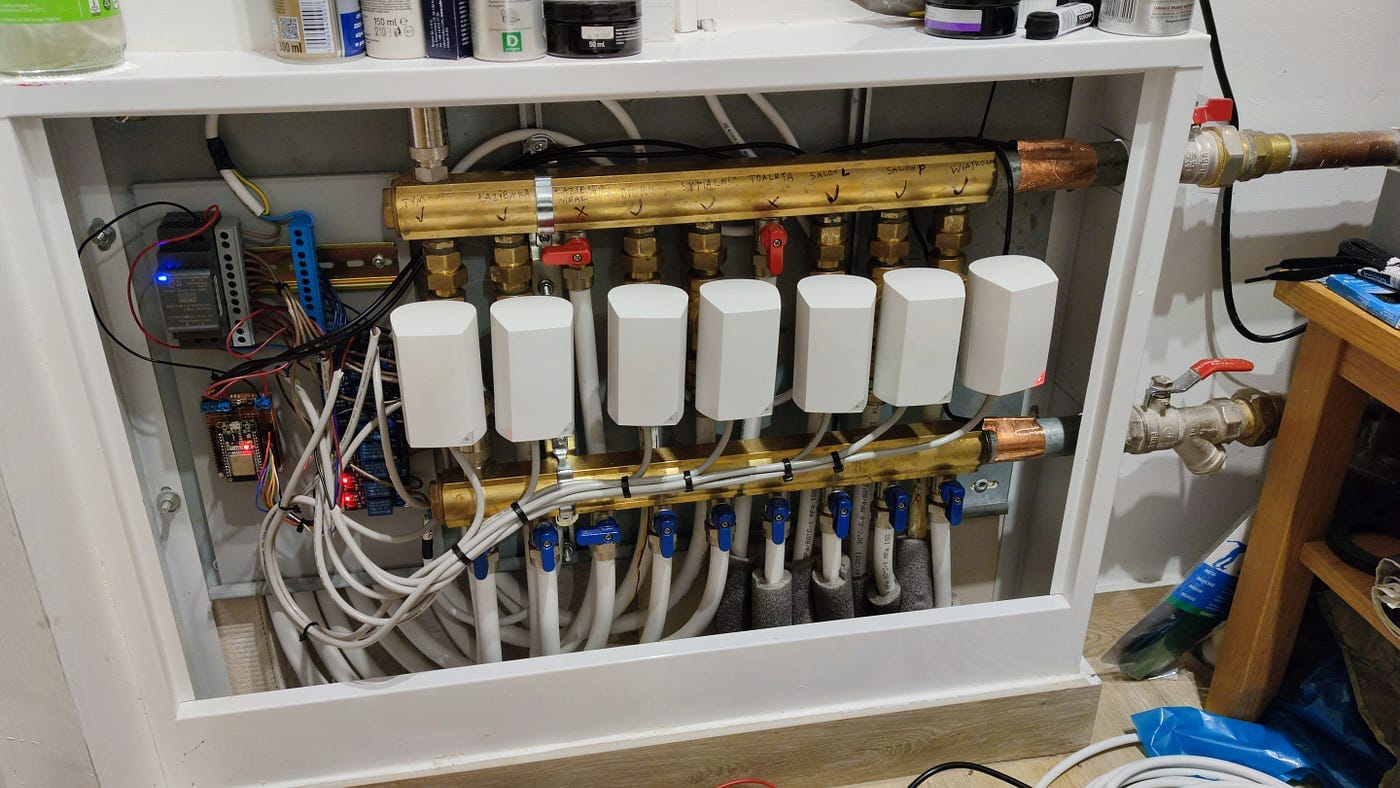

Automatyczny system zarządzania kotłem gazowym i zaworami hydraulicznymi w rozdzielaczu C.O.

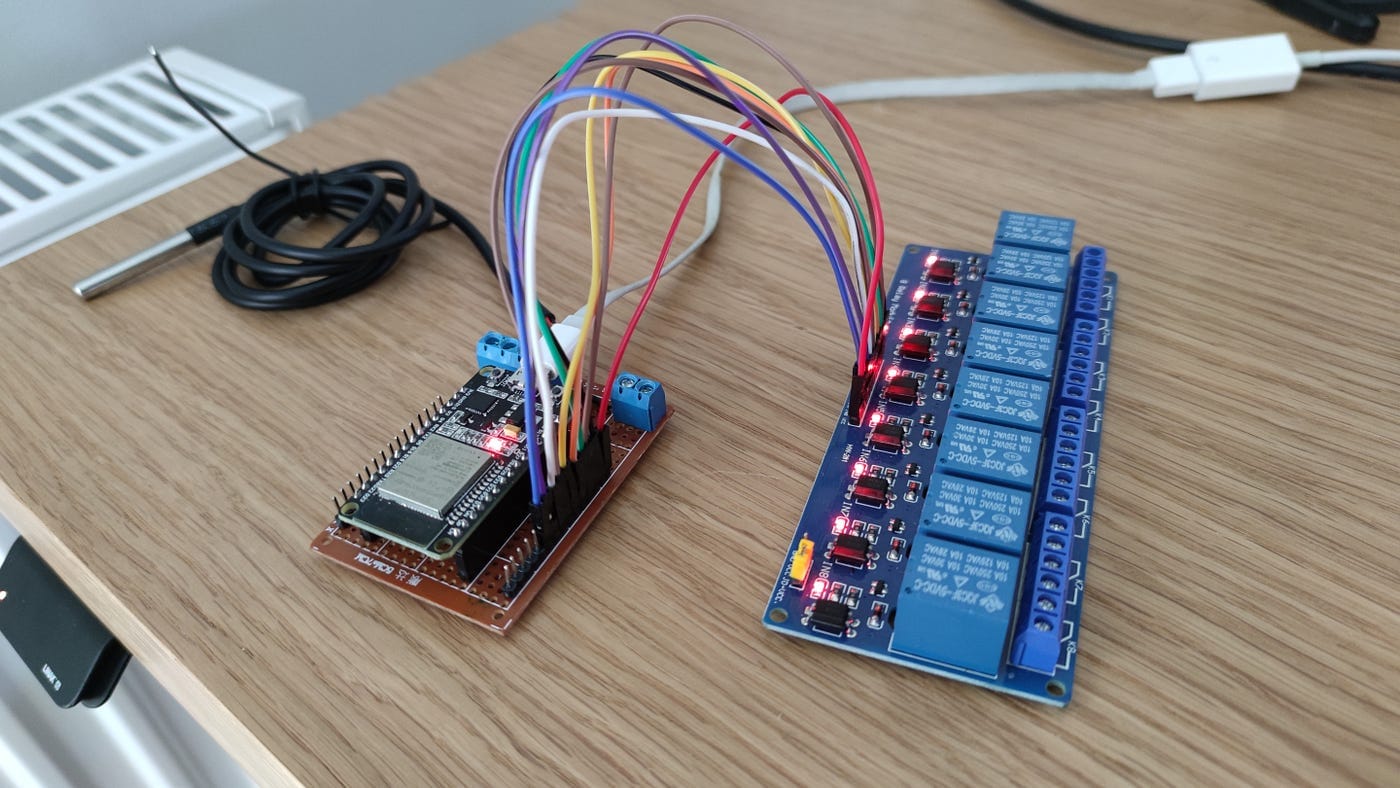

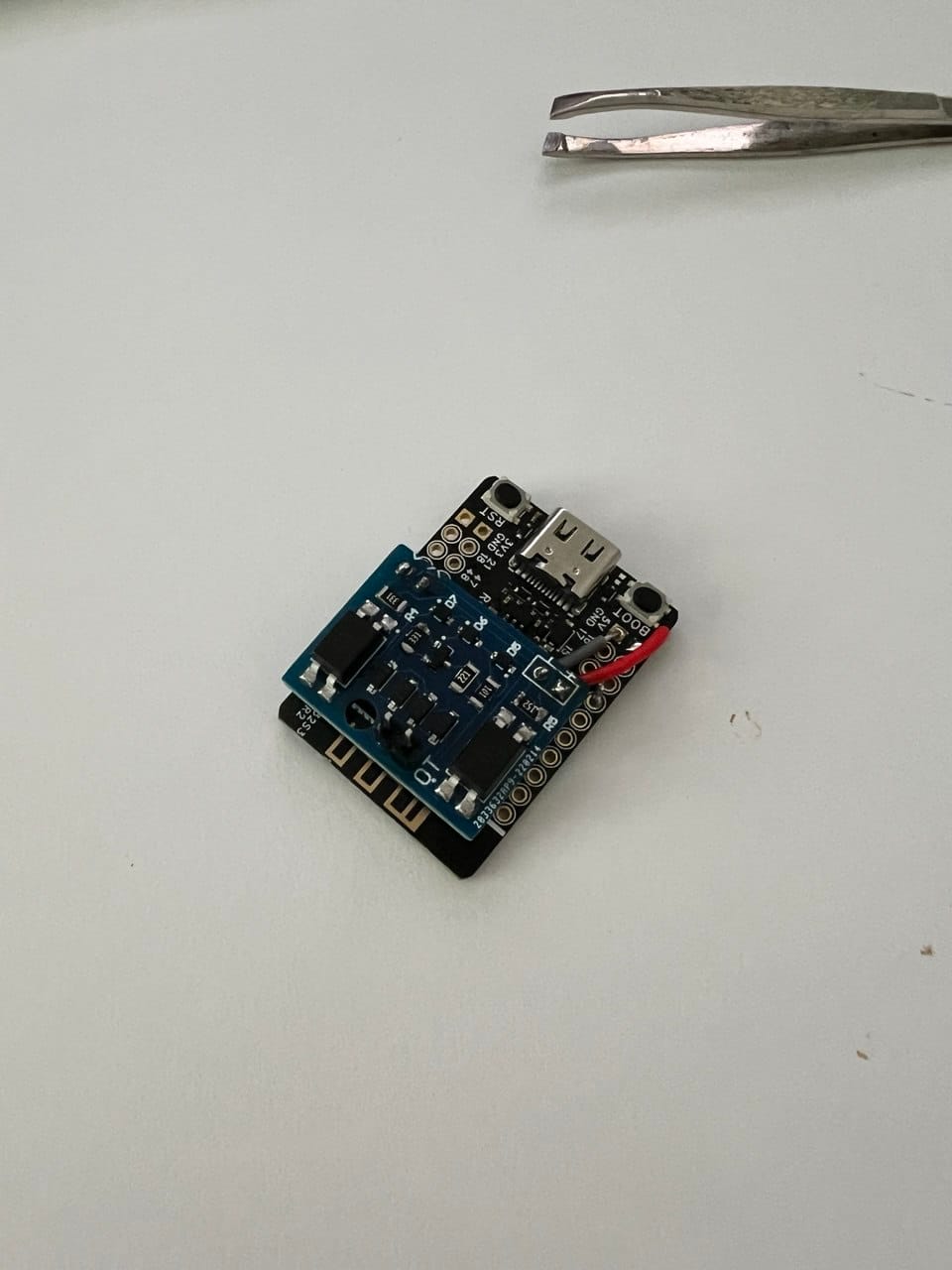

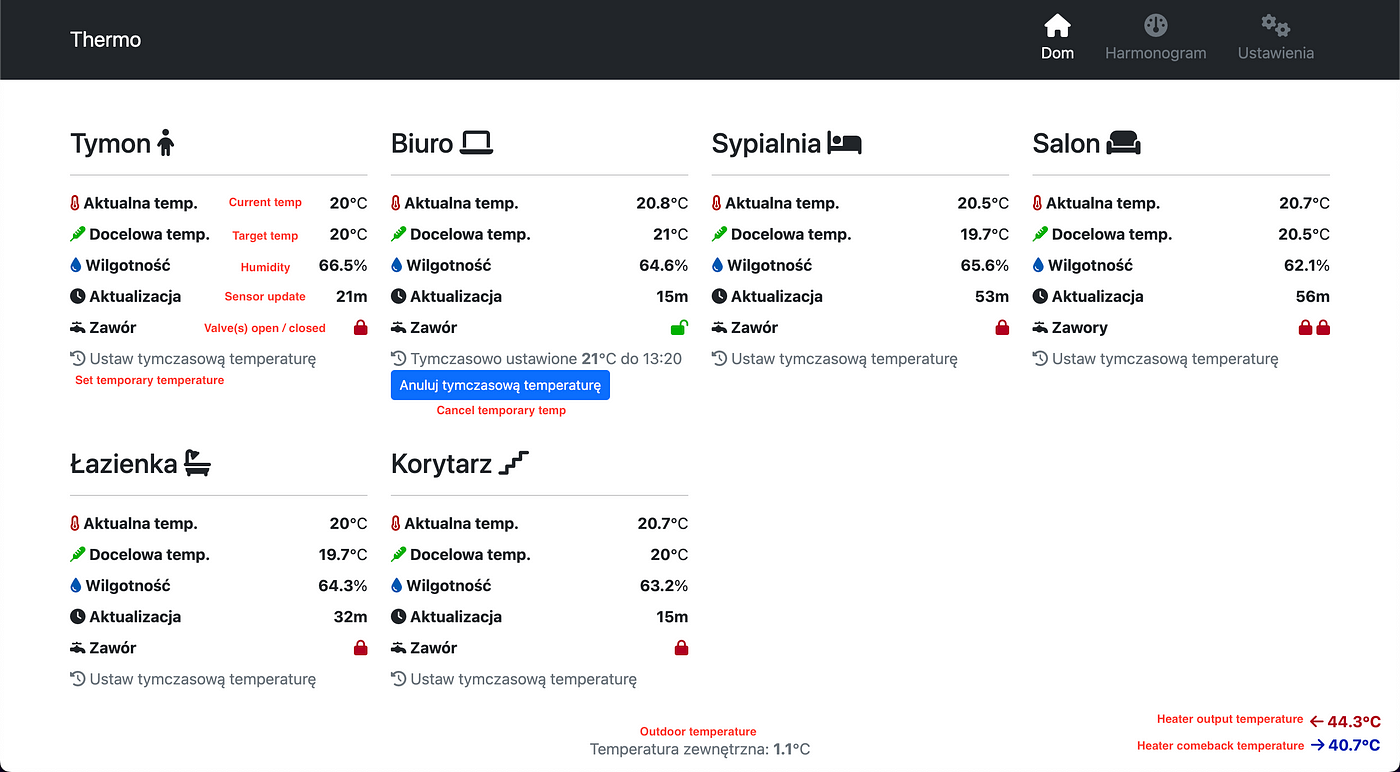

Poglądowy schemat połączenia, panel sterowania, płytka sterująca na ESP32, łącząca się przez WiFi, elektrozawory sterujące obiegami kaloryferów w różnych pokojach w domu. Automatyczne uruchamianie kotła gazowego według harmonogramów temperaturowych, ciepło rano, chłodniej wieczorem, cieplej w łazience w porach mycia itd.
Statystyki w systemie Grafana

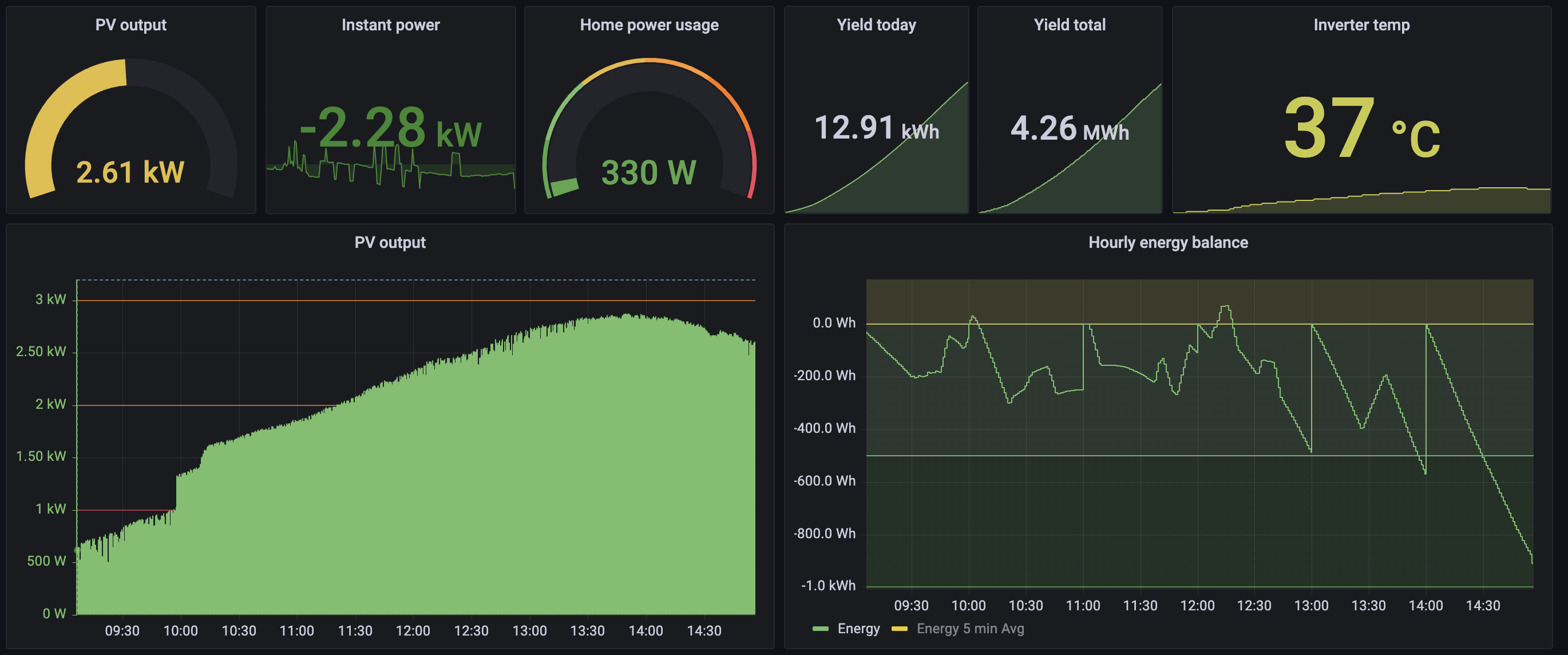

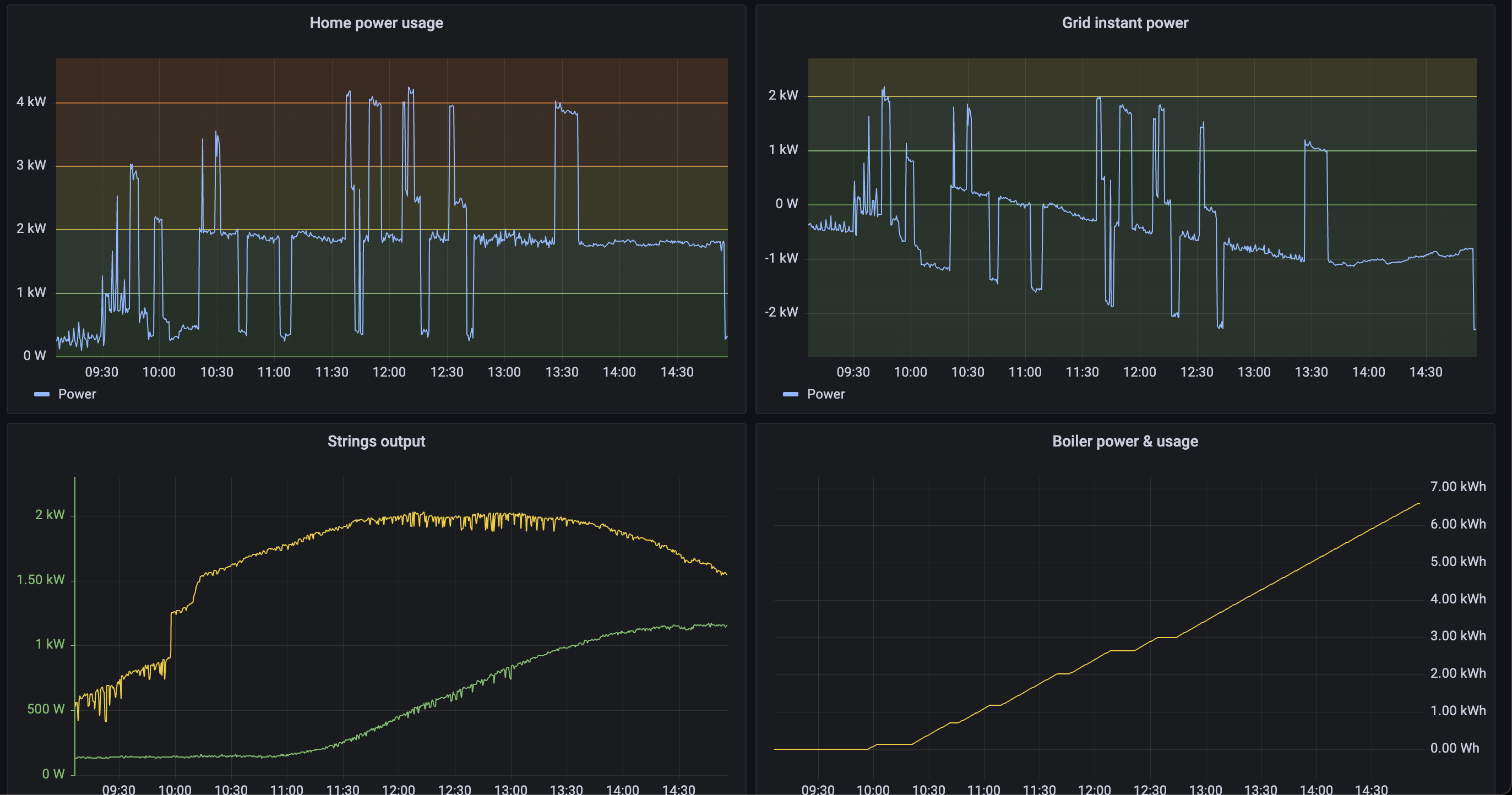

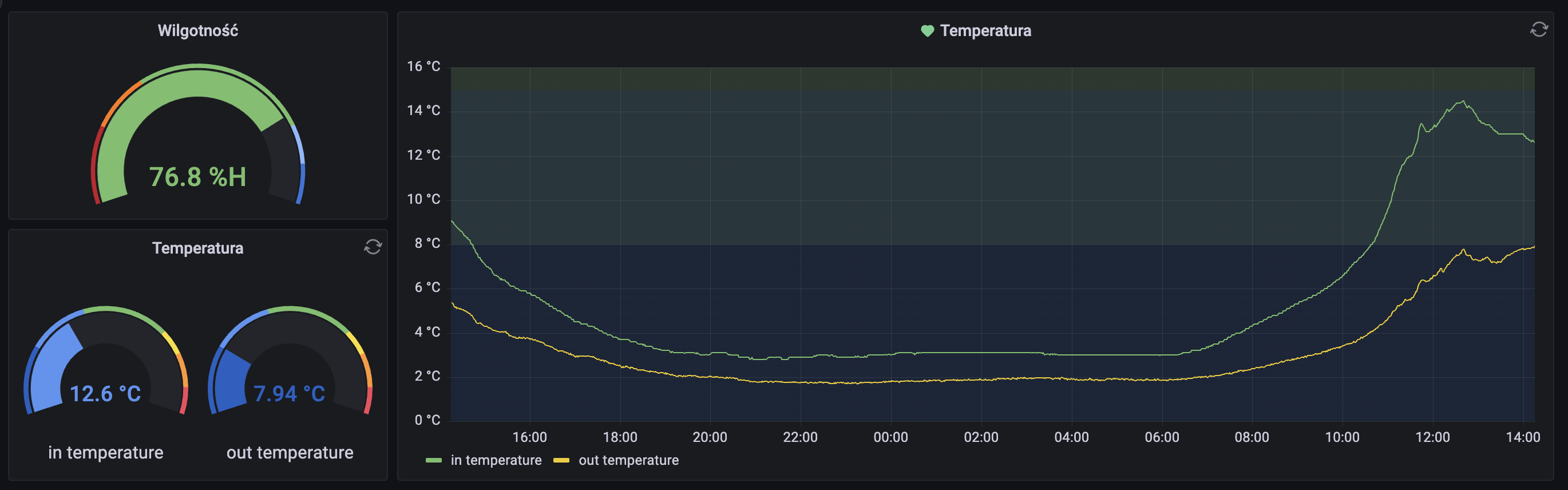

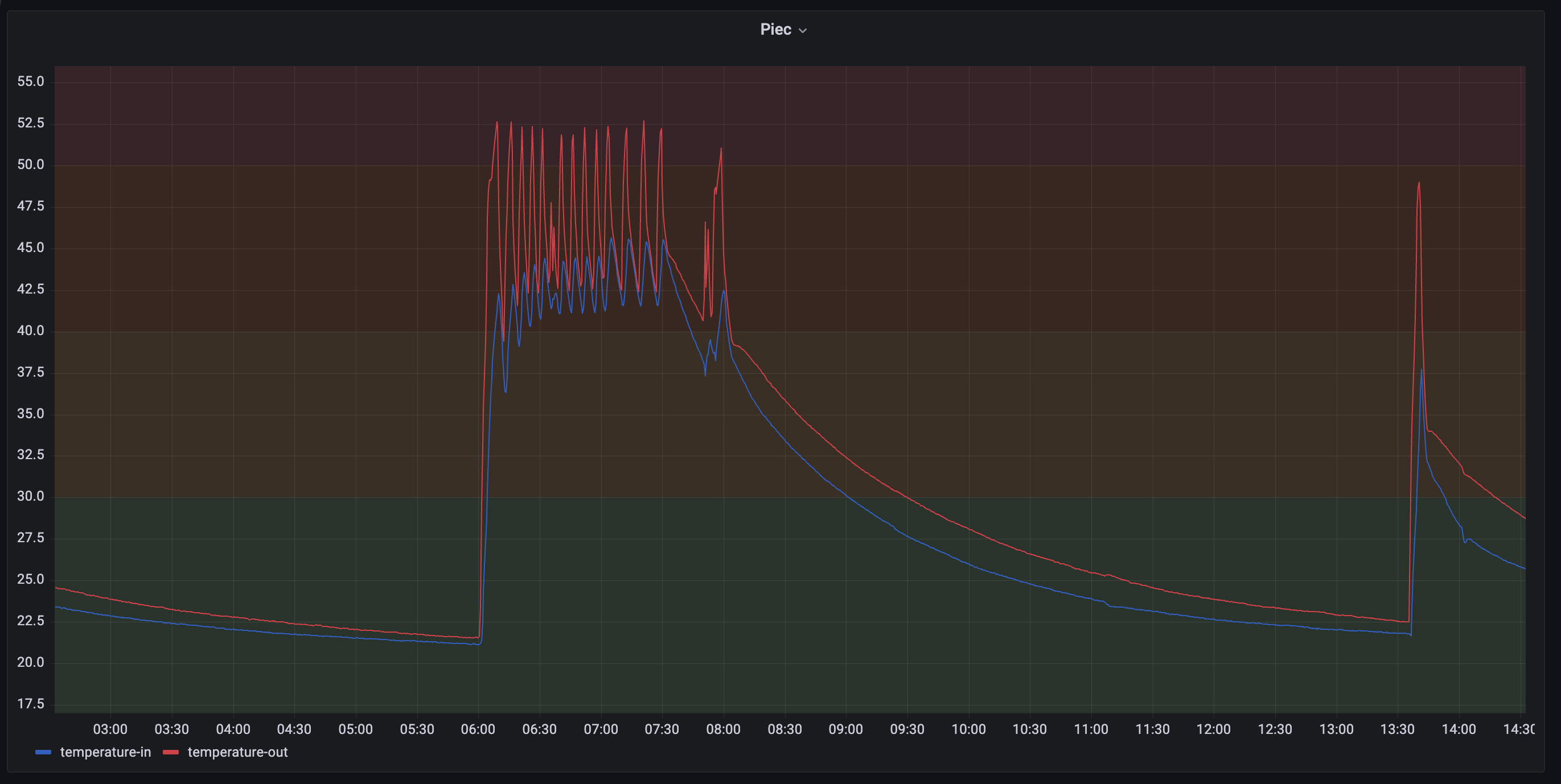

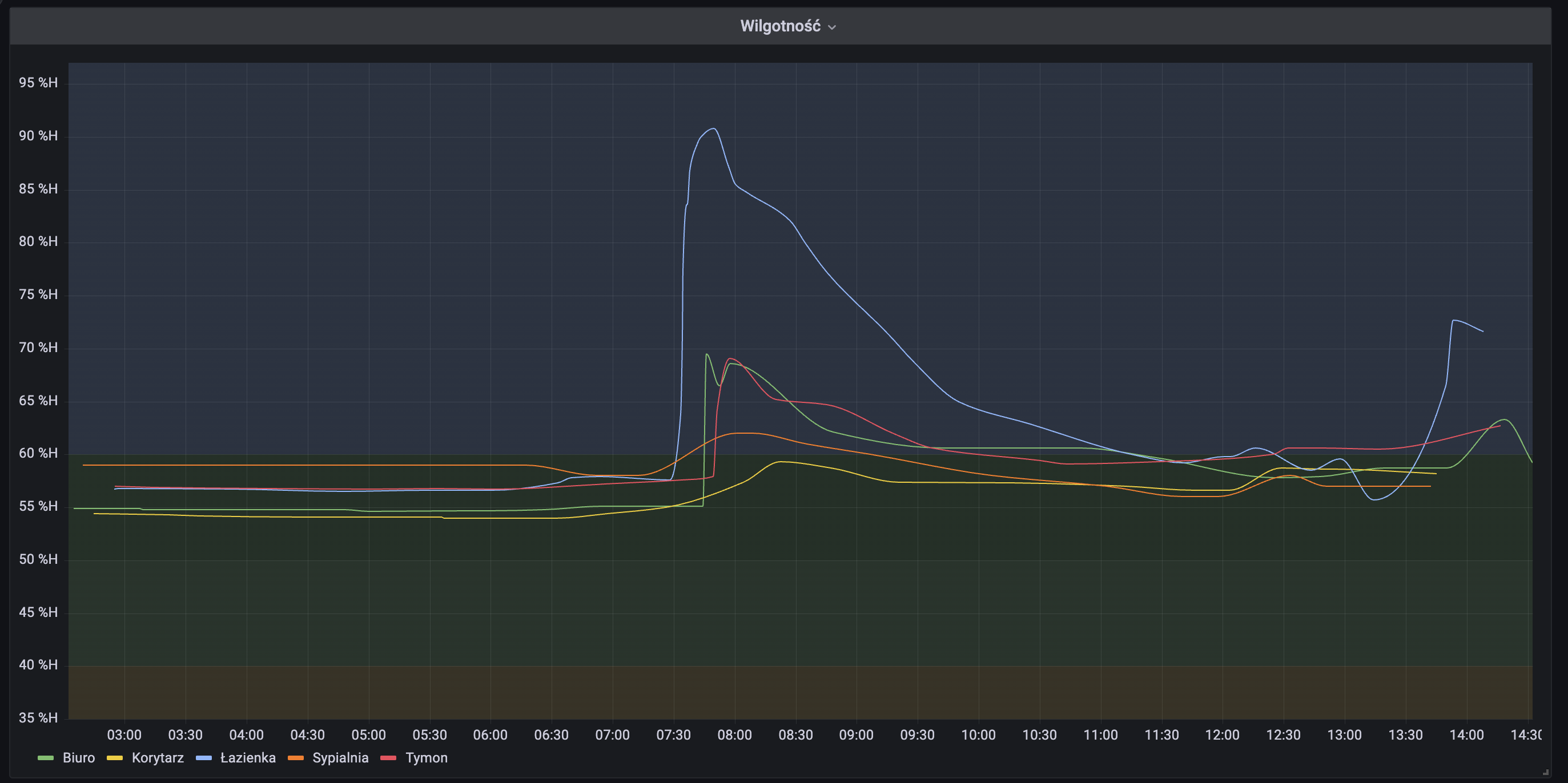

Przykładowe szczegółowe wykresy: Statystyki z falownika fotowoltaicznego, temperatura oraz wilgotność w szklarni i na zewnątrz, temperatura i wilgotność w różnych pokojach w domu, temperatura wyjścia oraz powrotu gazowego kotła kondensacyjnego.
Monitorowanie zużycia energii

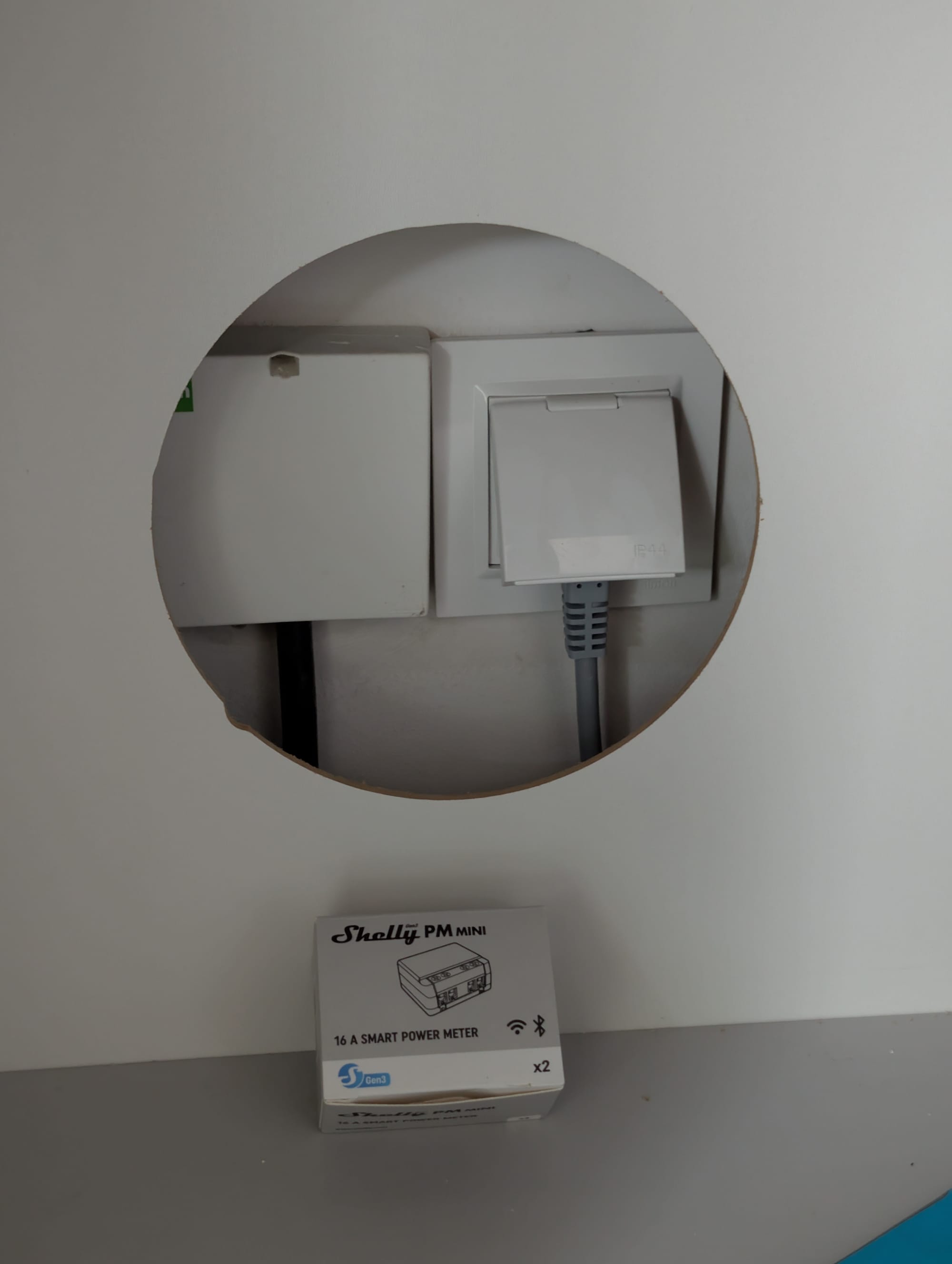

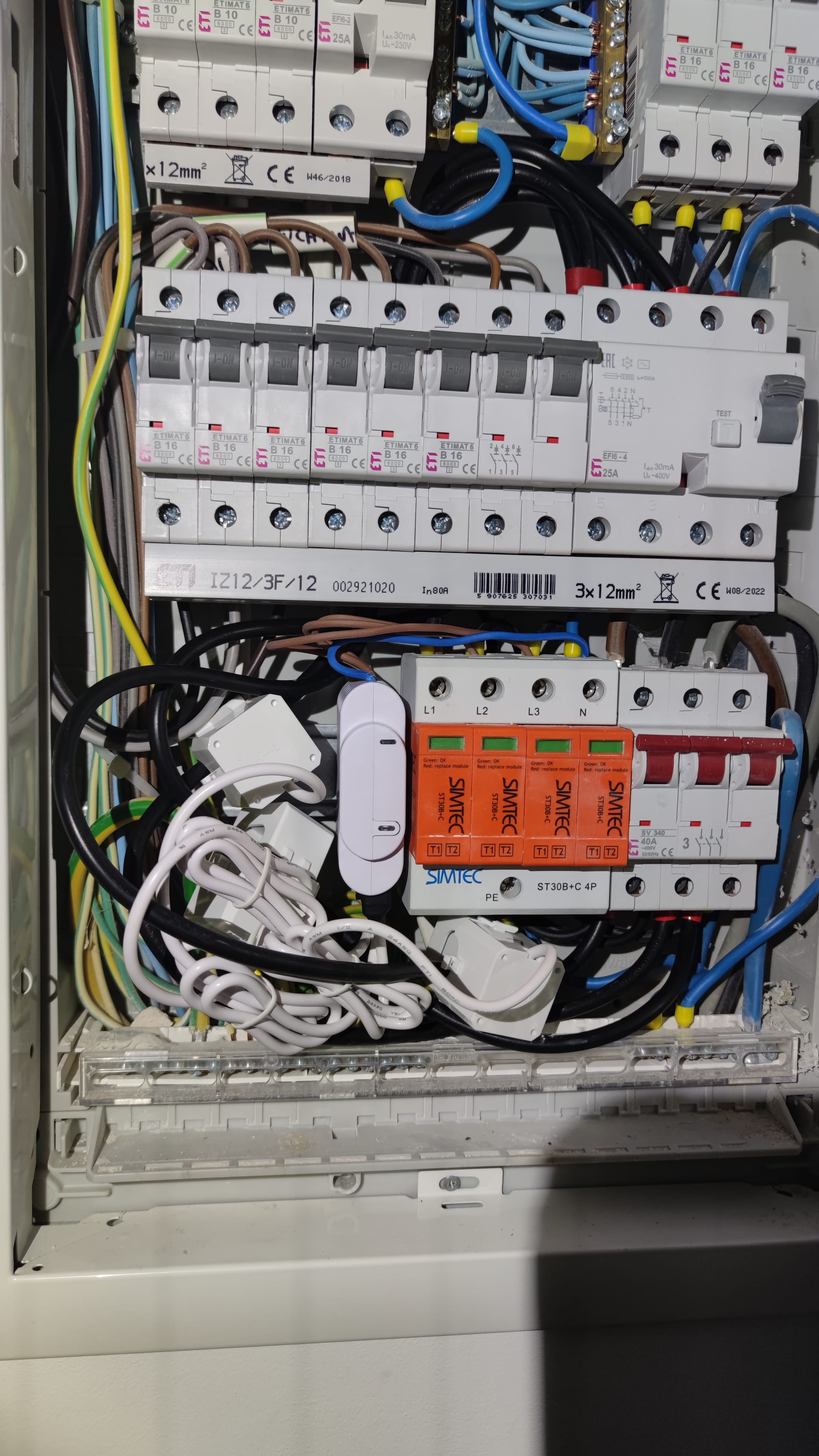

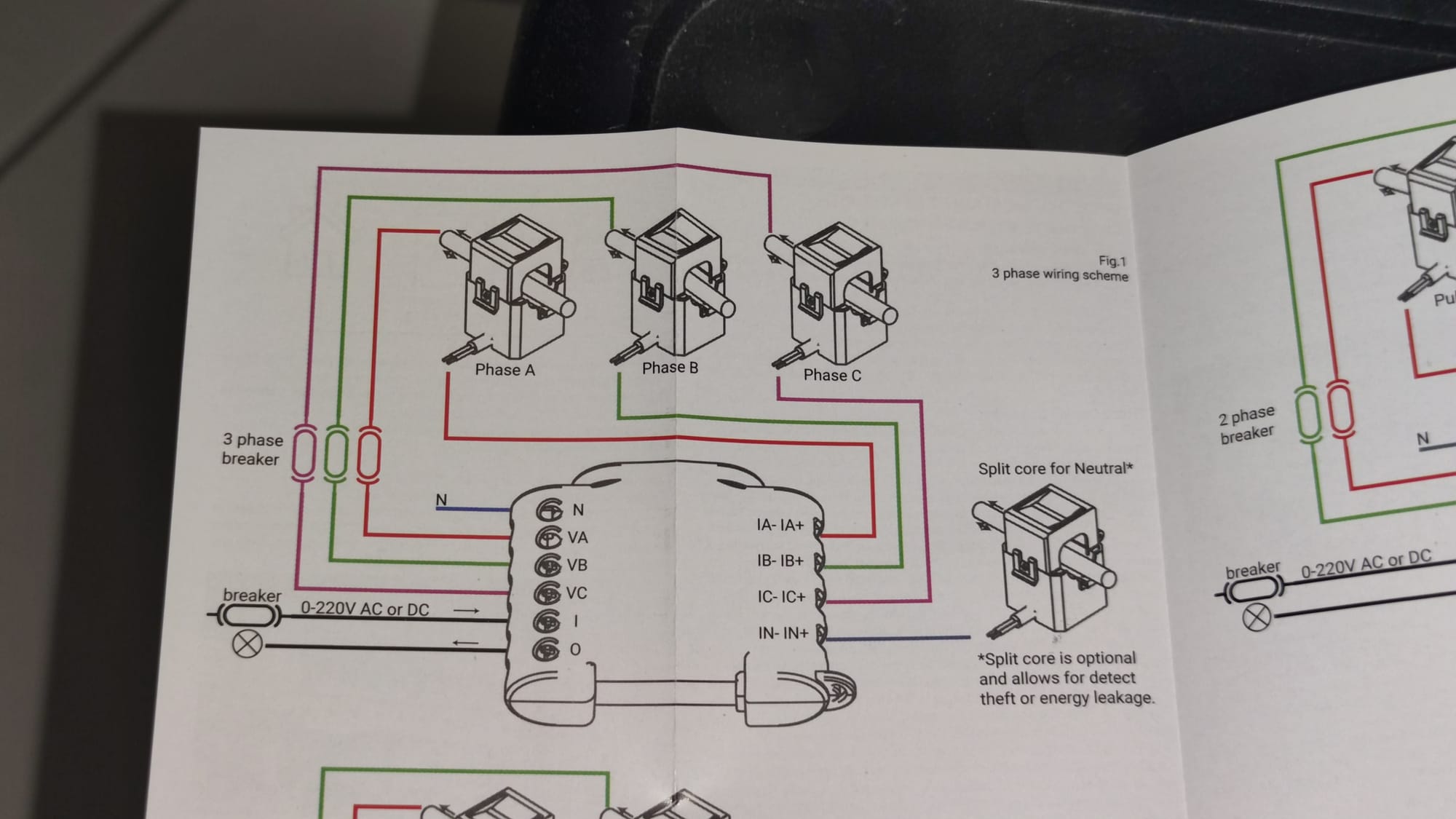

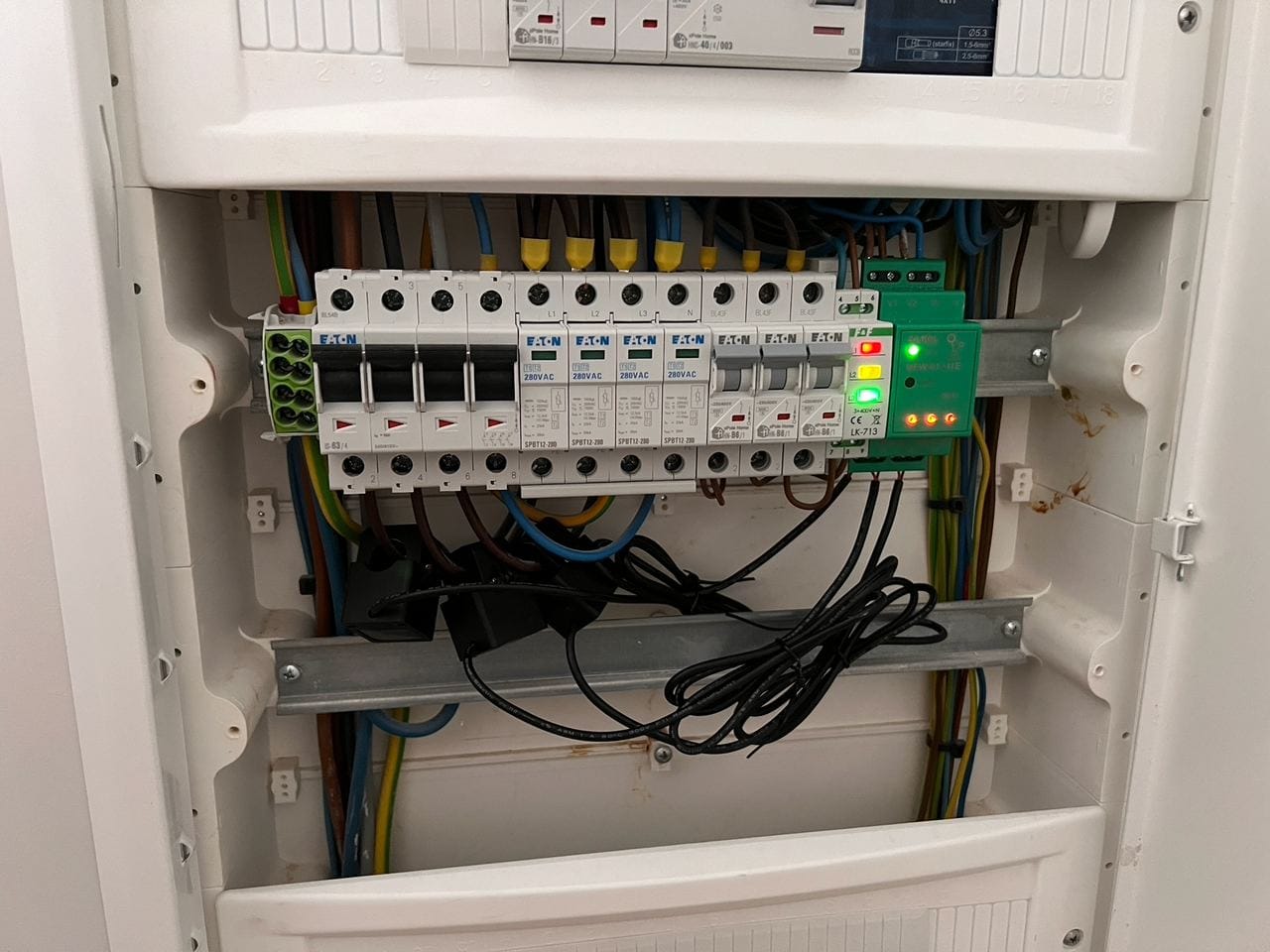

Montaż dwukierunkowego licznika trójfazowego Shelly 3EM oraz małego dopuszkowego licznika jednofazowego Shelly PM Mini Gen 3 a na końcu smart licznik Zamel Supla.
Ekrany sterujące

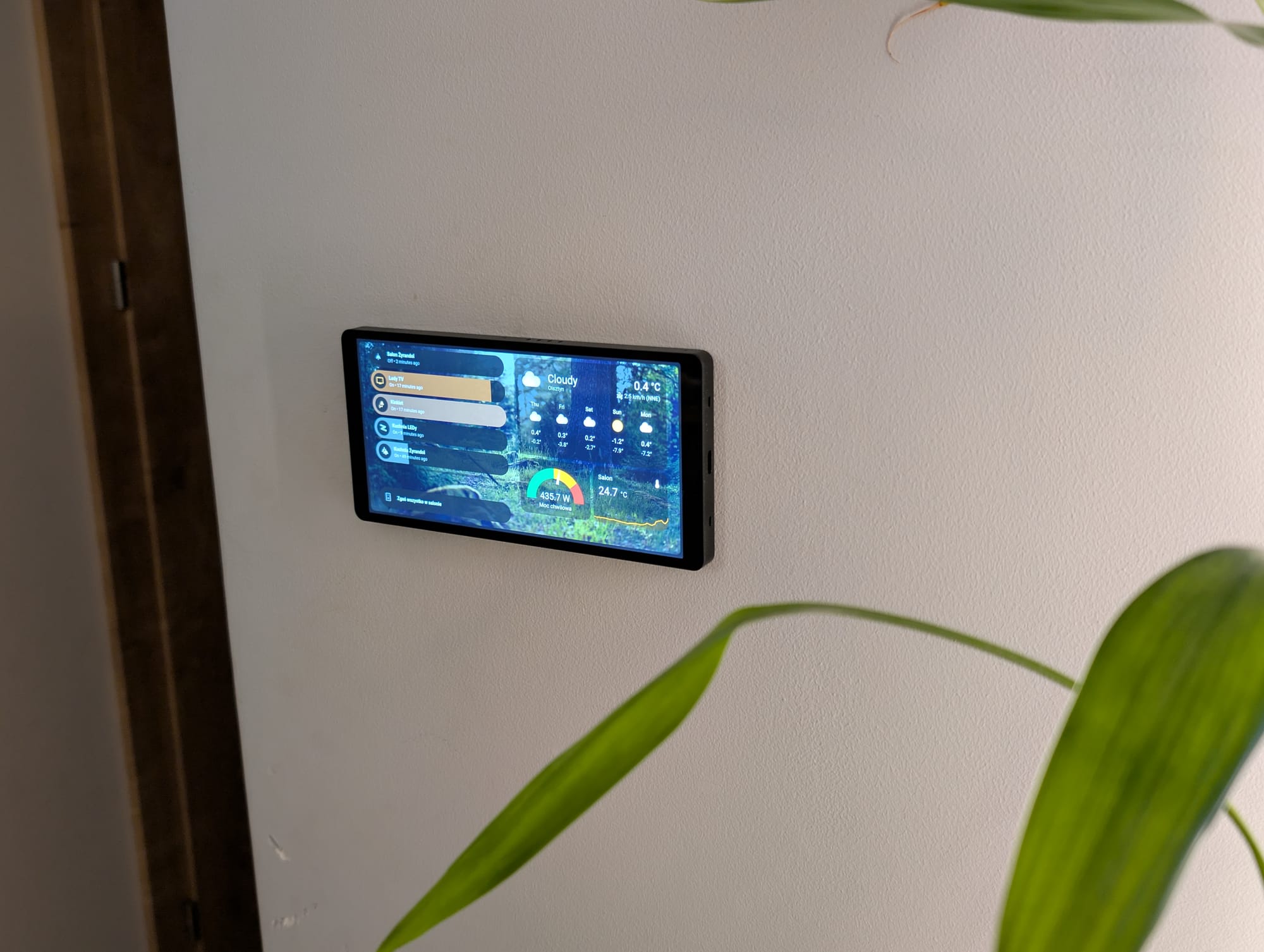

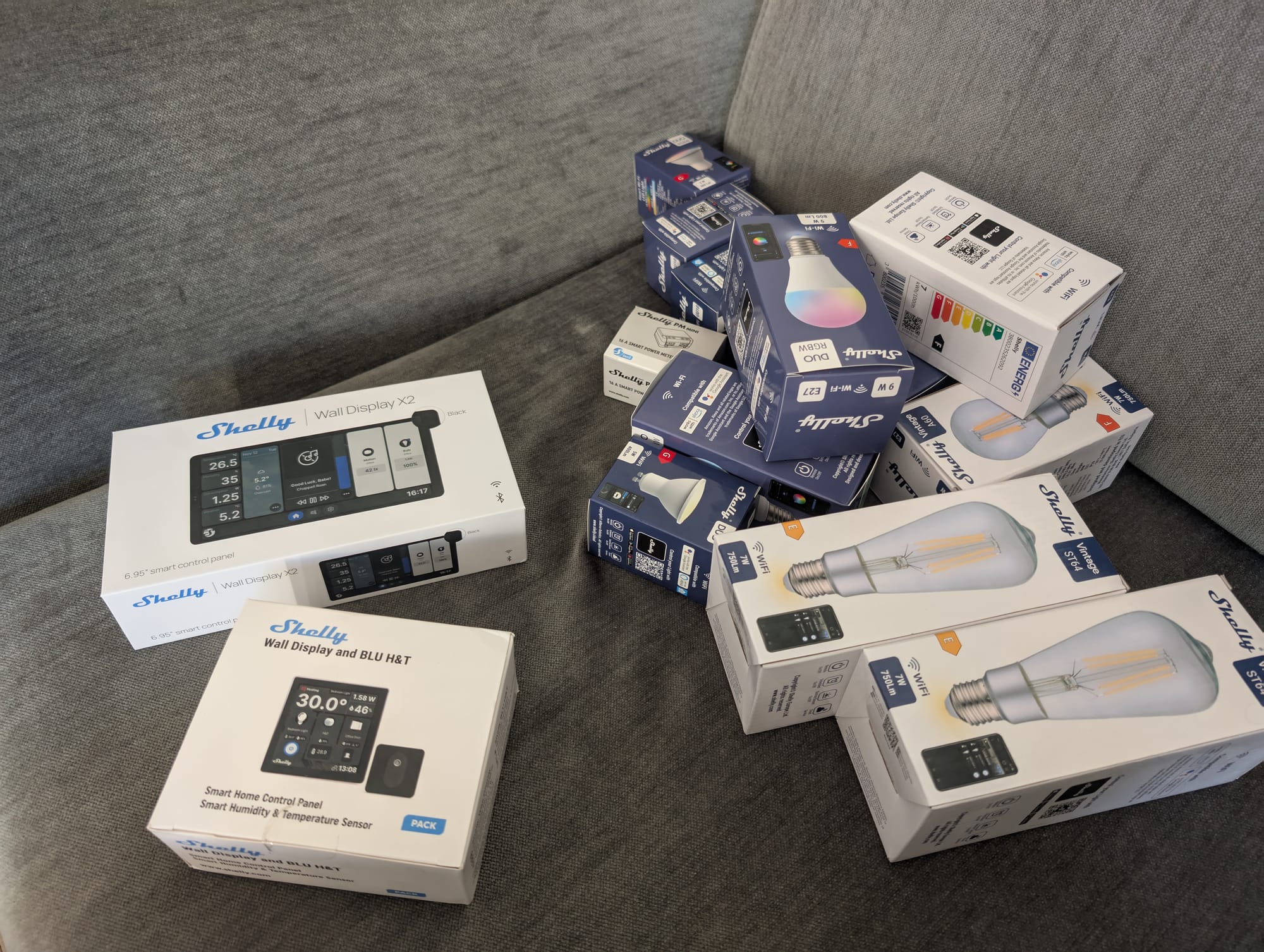

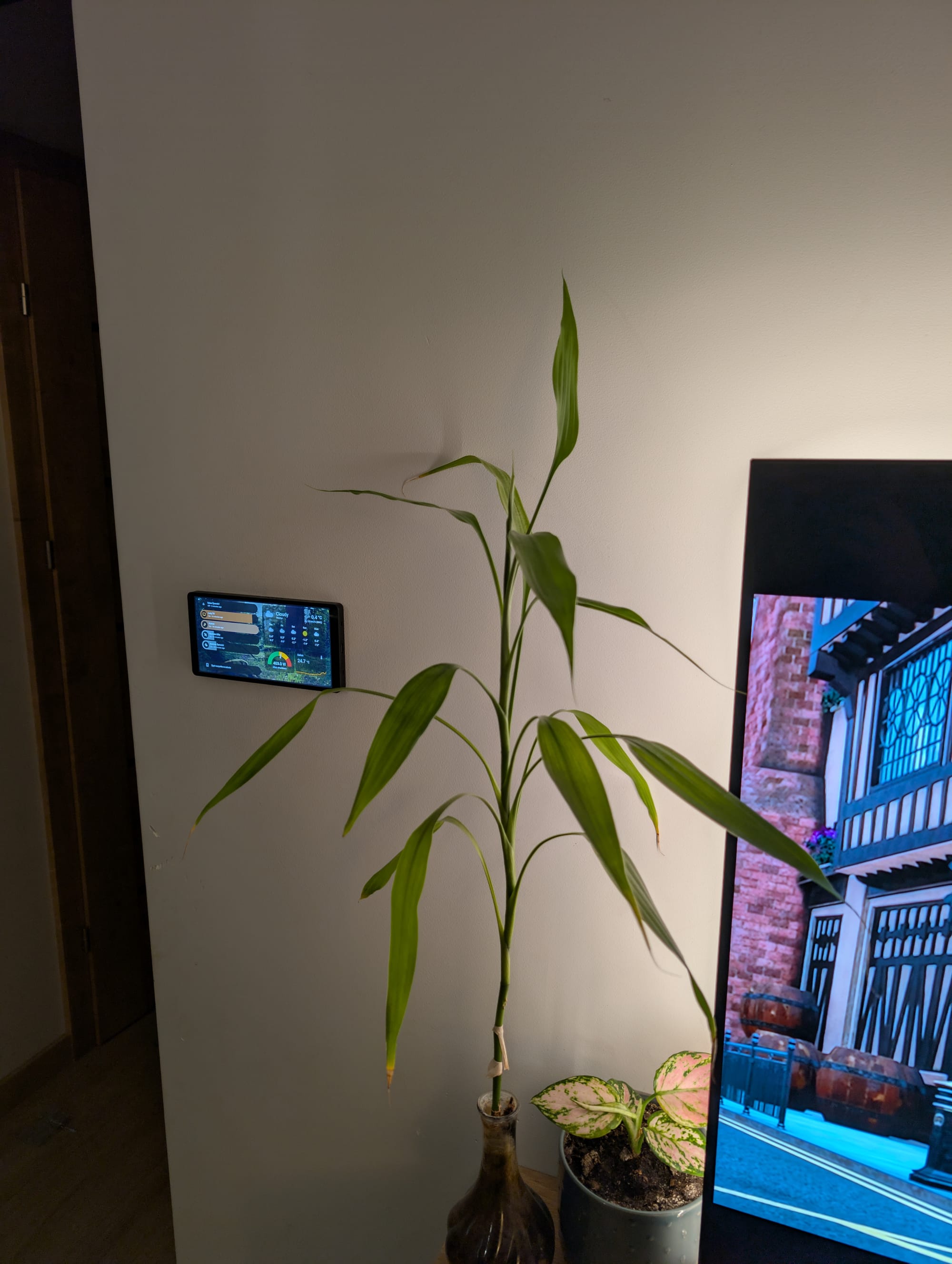

Ekran sterujący Shelly Wall Display X2, pozwala na sterowanie oświetleniem, roletami, scenami świetlnymi, może pokazywać aktualną pogodę, temp w pomieszczeniu, regulować temperaturę. Interfejs dostosowujemy w pełni do wymagań i potrzeb klienta.

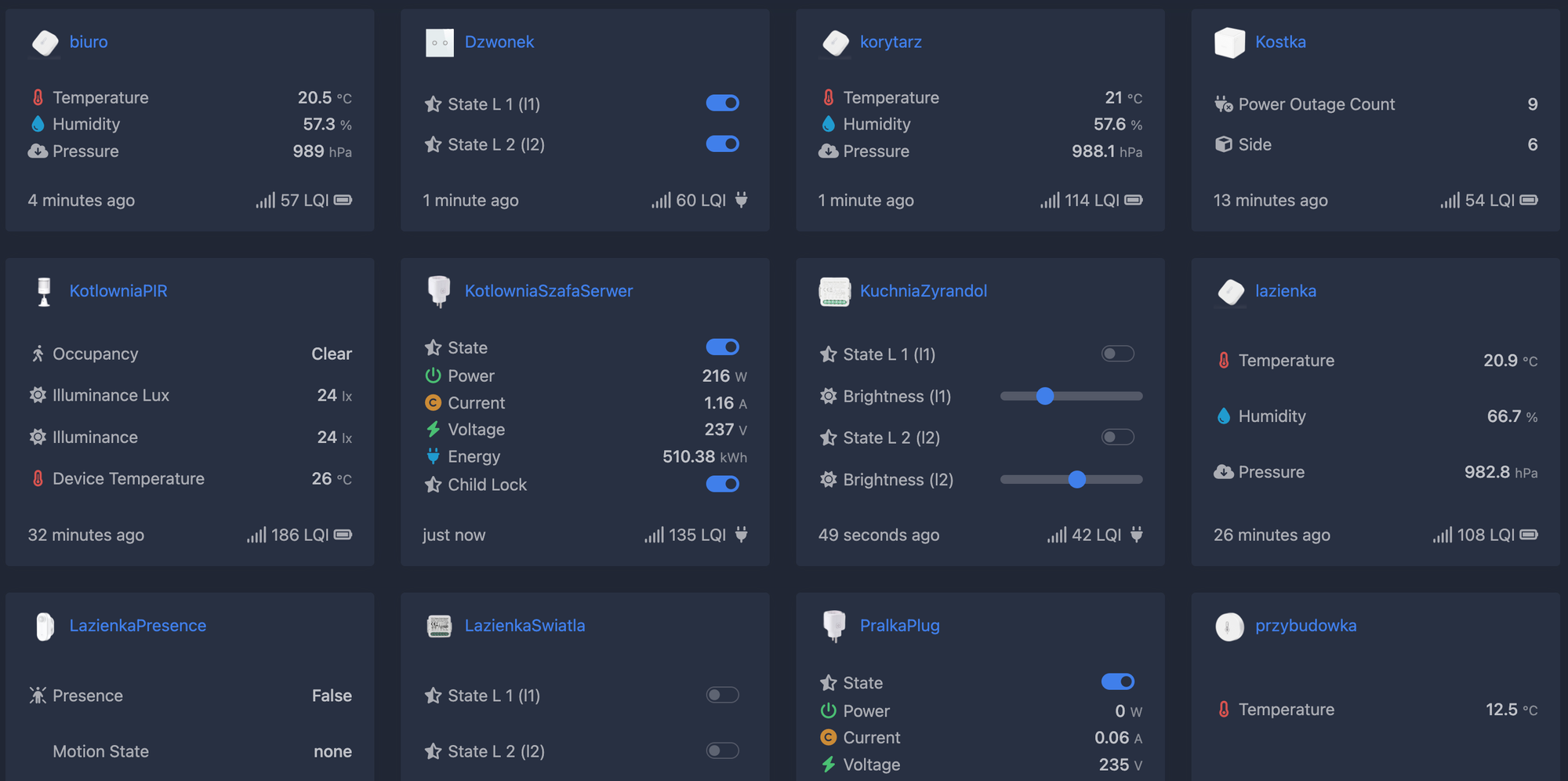

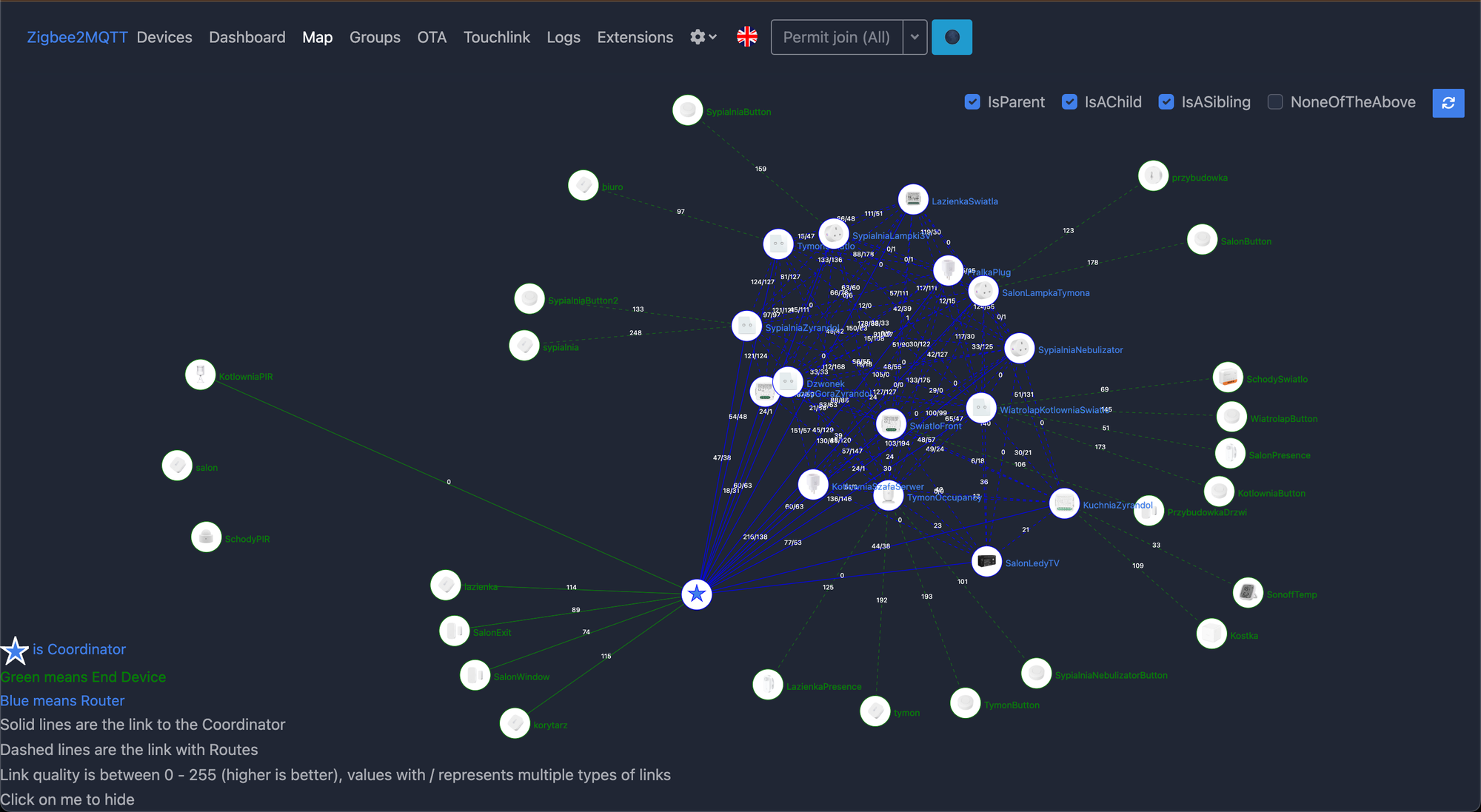

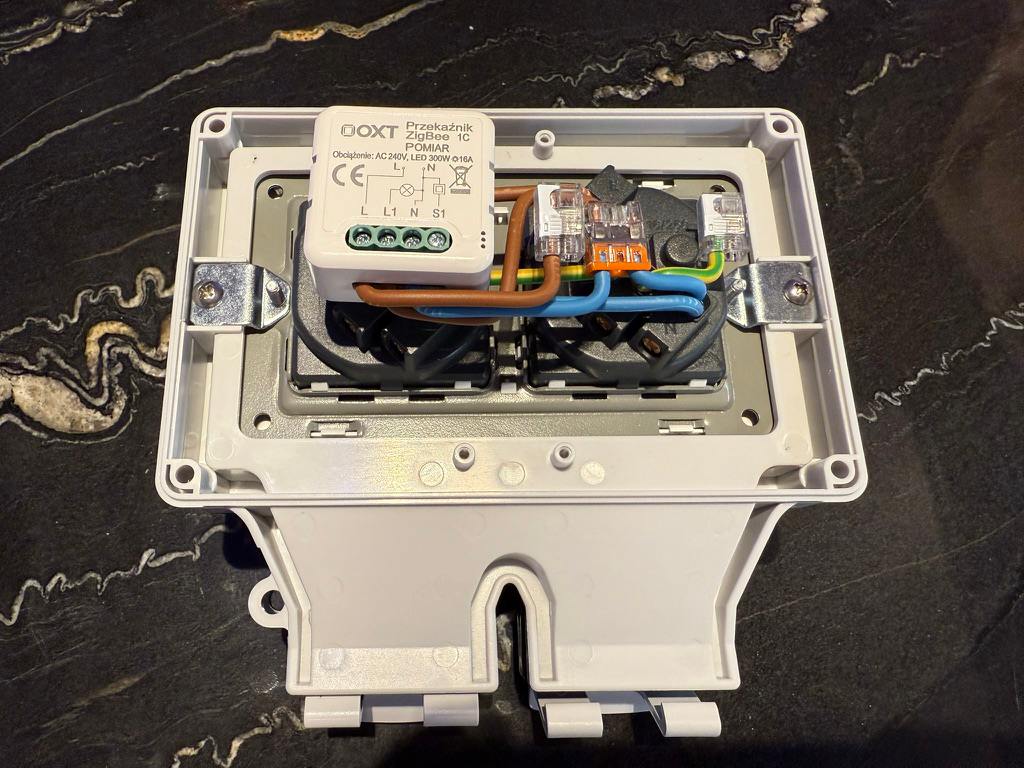

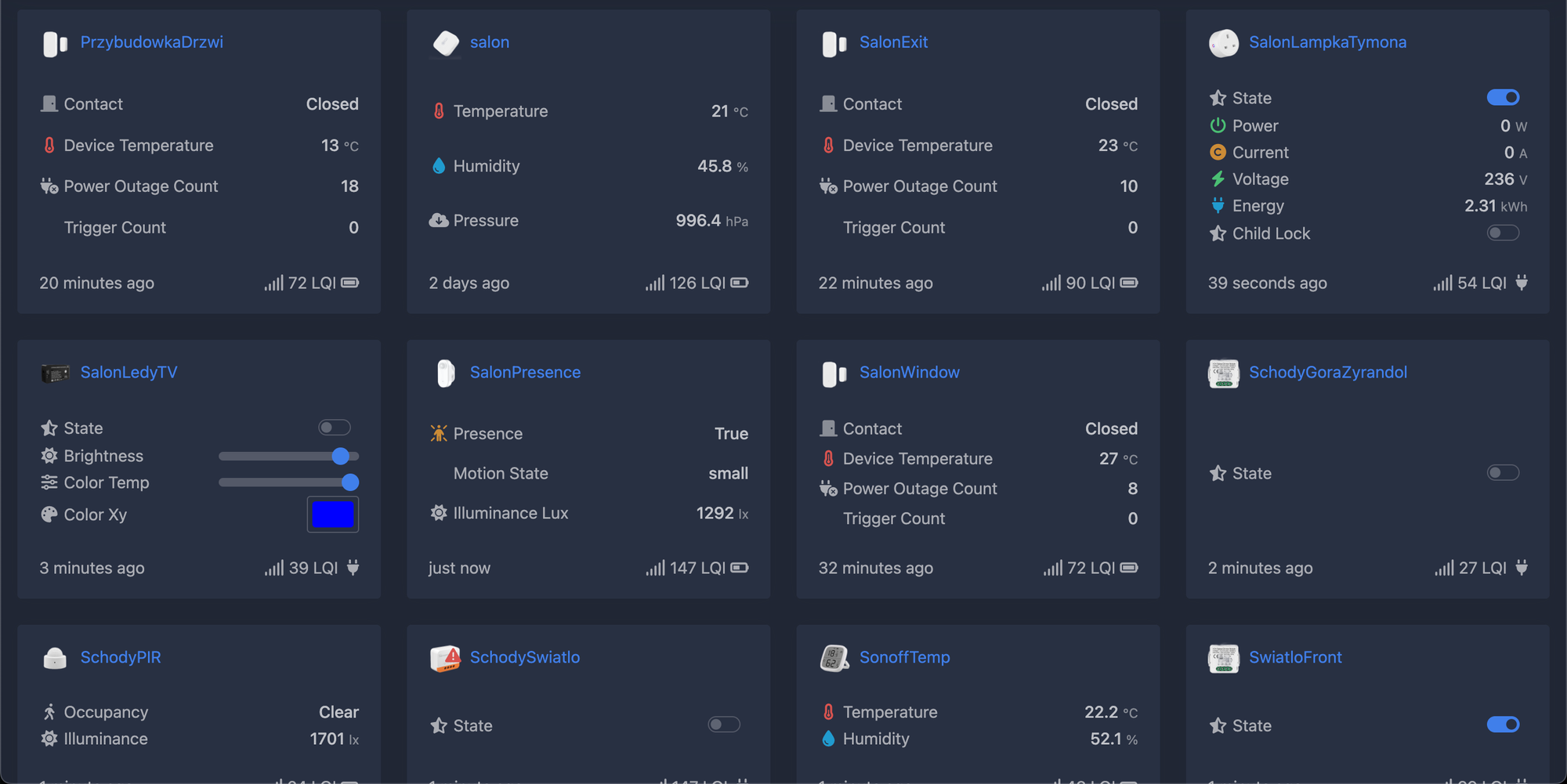

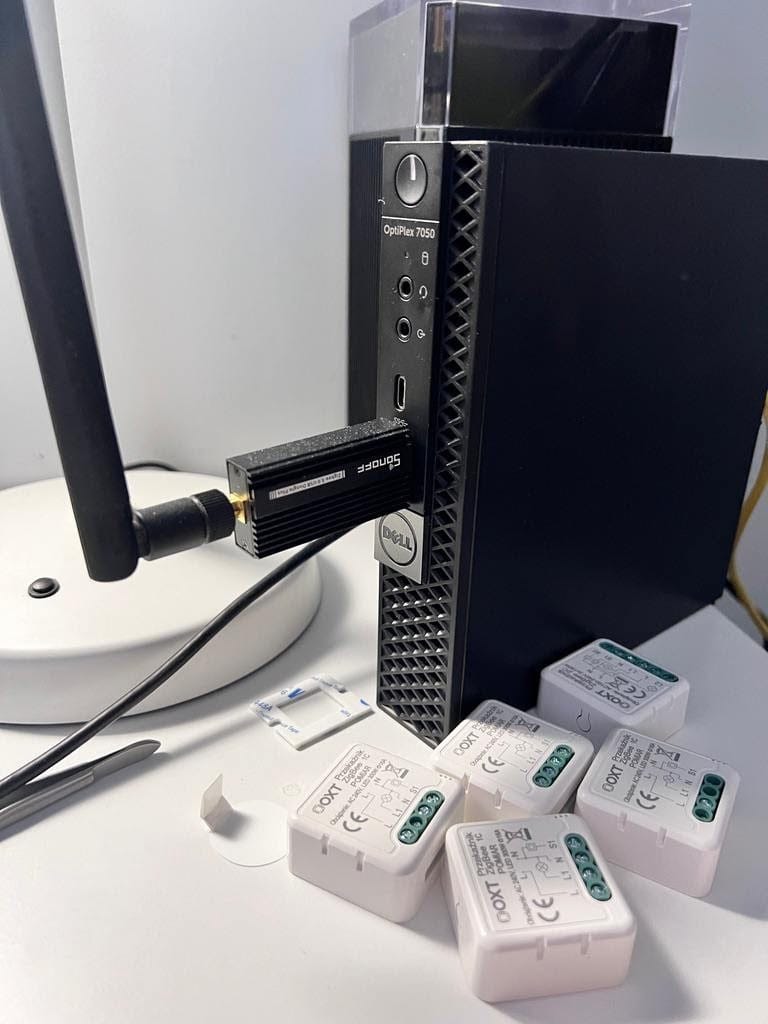

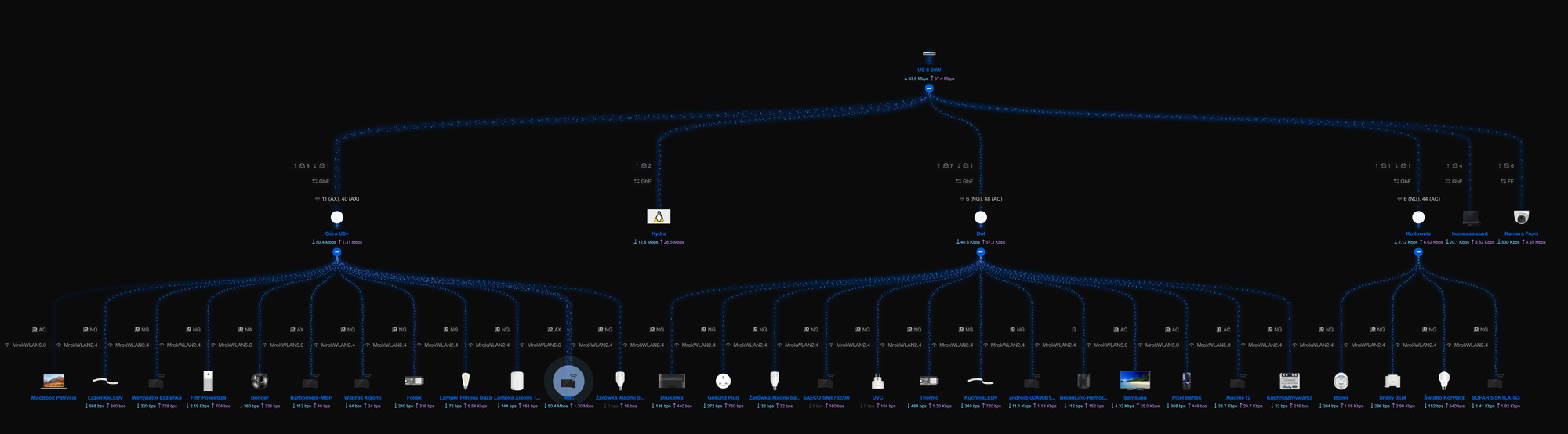

Sieci Mesh Zigbee 3.0

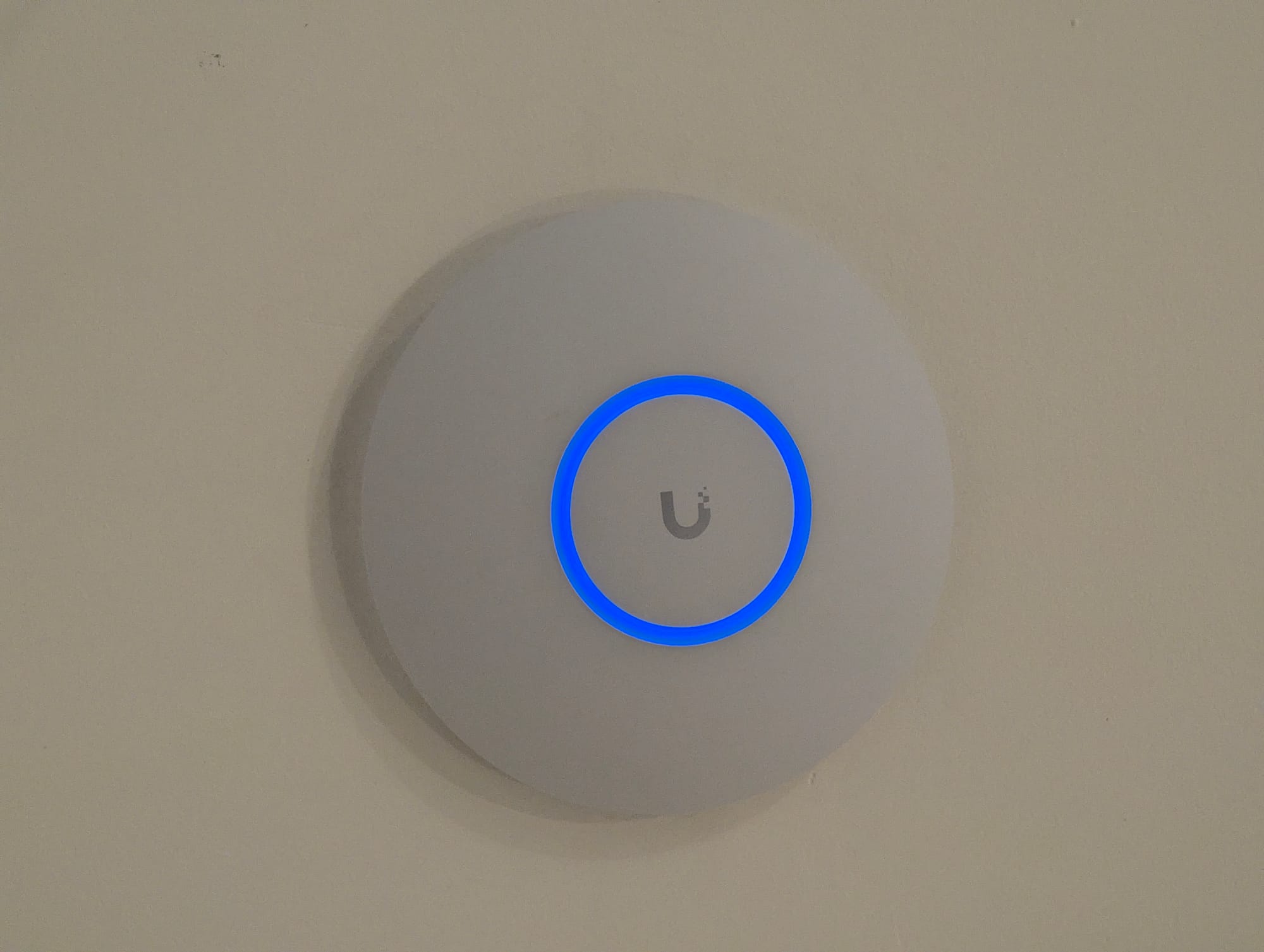

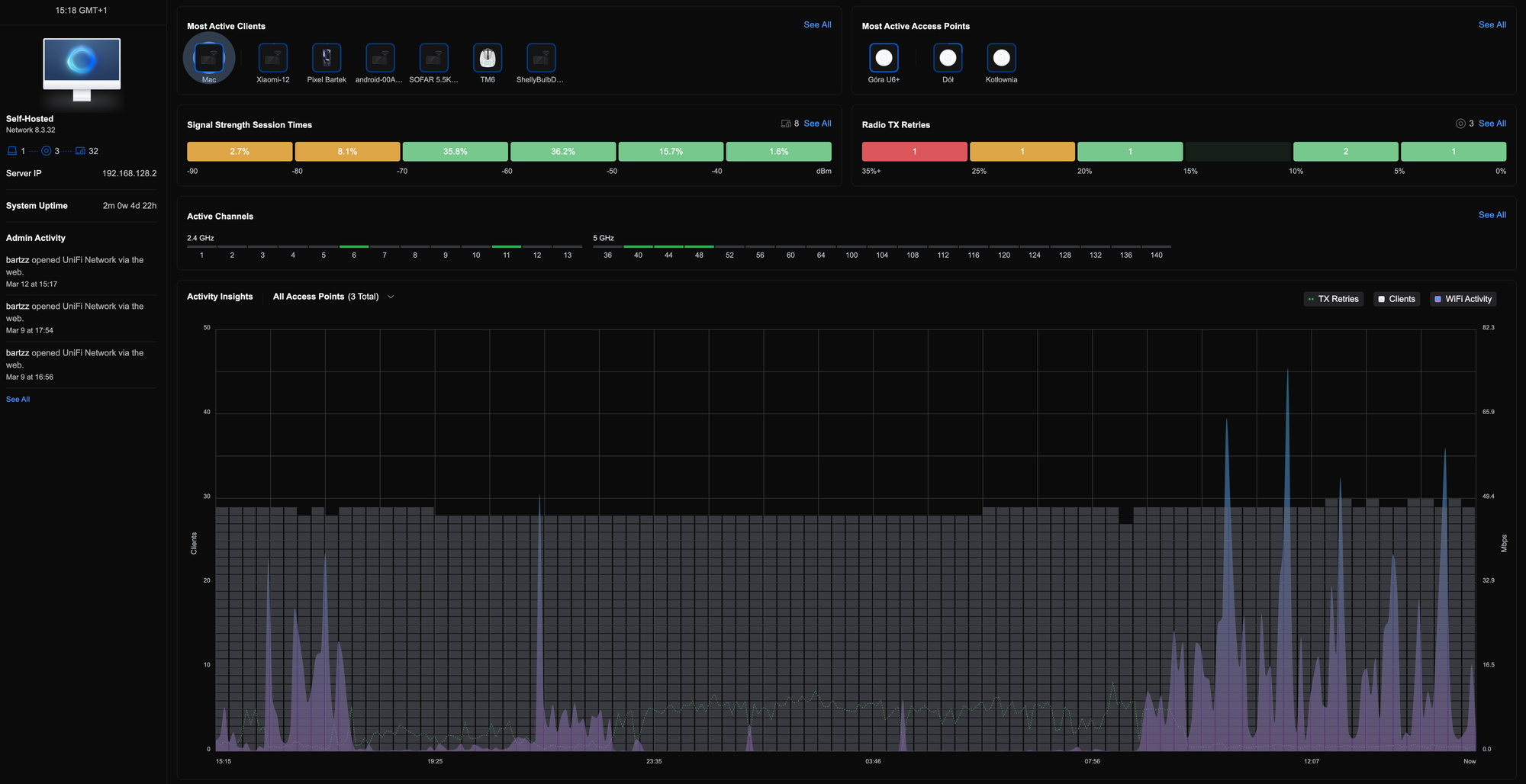

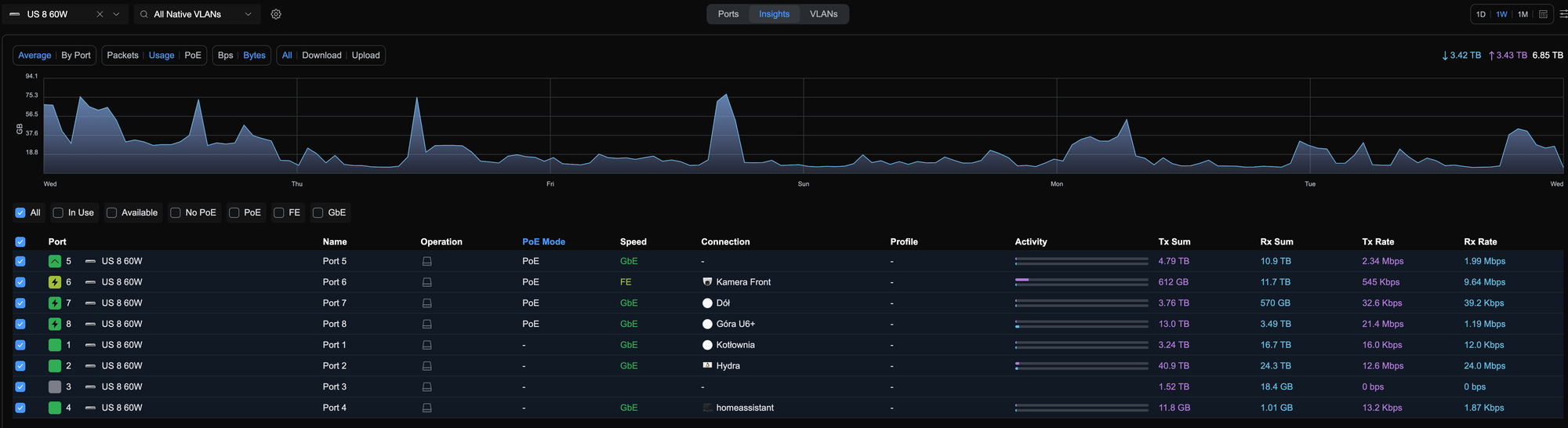

Sieci WiFi na sprzęcie UniFi
Niestandardowe integracje

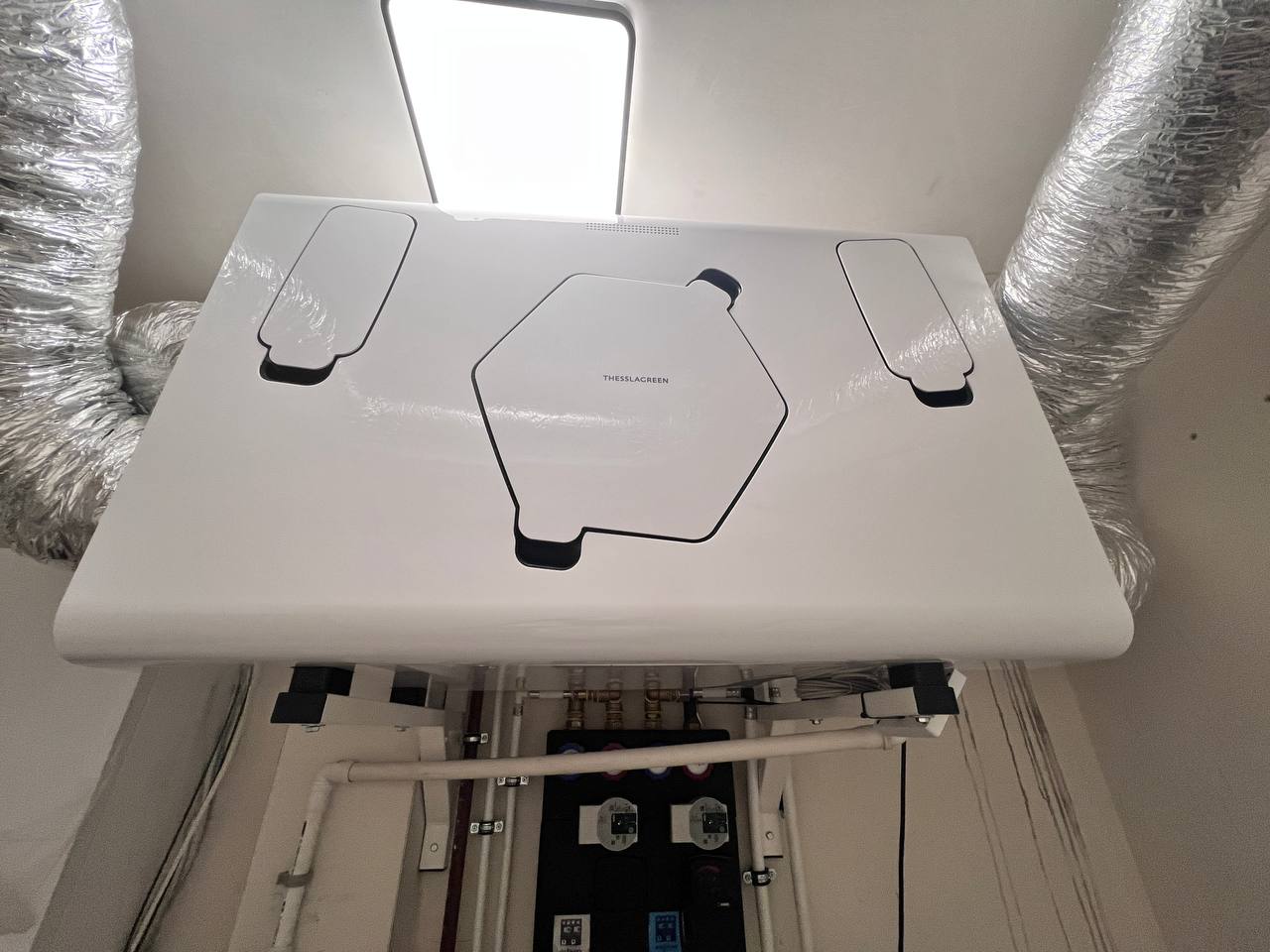

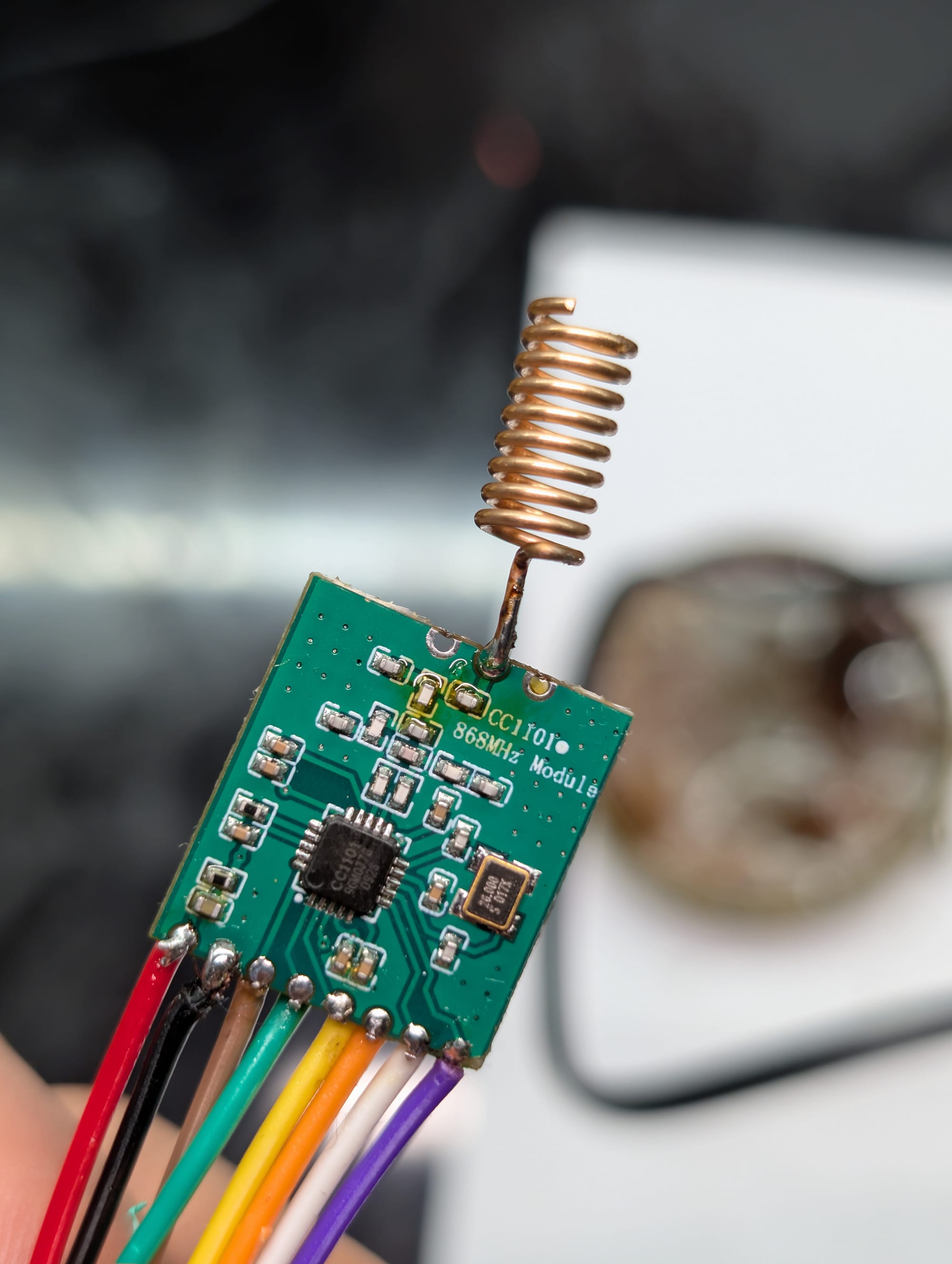

Moduł CC1101 działający na częstotliwości 868MHz - pozwala na zbieranie danych z różnych liczników, np Apator, integracja Rekuperatora Thessla Green w Home Assistant (Modbus)
Inne
